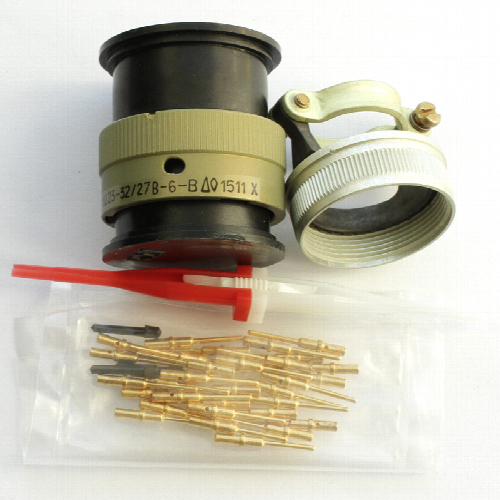

Соединитель СНЦ23-32/27-В-6-Г-В представляет собой цилиндрический многопозиционный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Он может использоваться в условиях, где требуется высокая надежность и долговечность, что делает его подходящим для различных приложений в радиоэлектронной аппаратуре.

Основные характеристики

• Количество контактов : 32
• Диаметр контактов : 1 мм
• Рабочее напряжение : до 700 В
• Максимальный ток на контакт :
  • 11 А (при диаметре 1,0 мм)
  • 20 А (при диаметре 1,5 мм)
  • 35 А (при диаметре 2,0 мм)
• Сопротивление контактов :
  • Не более 0,004 Ом (1,0 мм)
  • Не более 0,0025 Ом (1,5 мм)
  • Не более 0,0016 Ом (2,0 мм)
• Температурный диапазон : от -60°C до +200°C
• Количество циклов соединения/разъединения : до 500 раз
• Минимальная наработка : не менее 1000 часов

Конструкция и исполнение

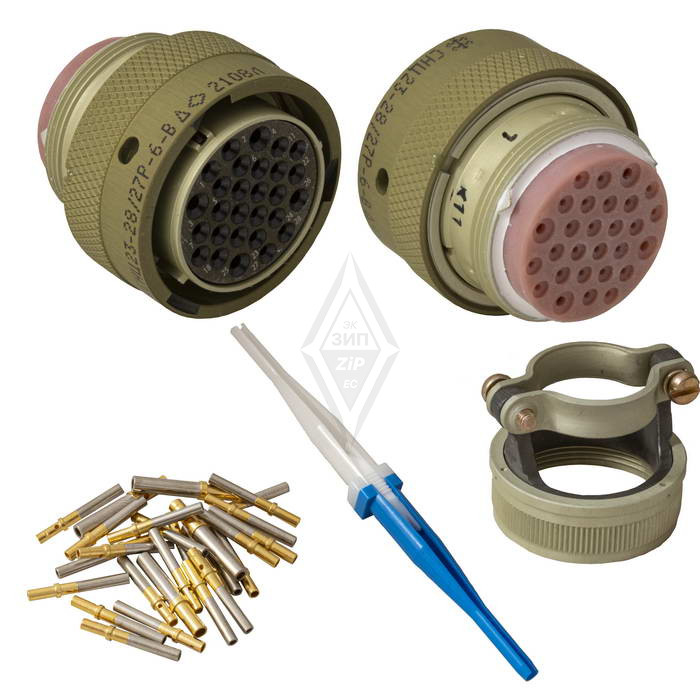

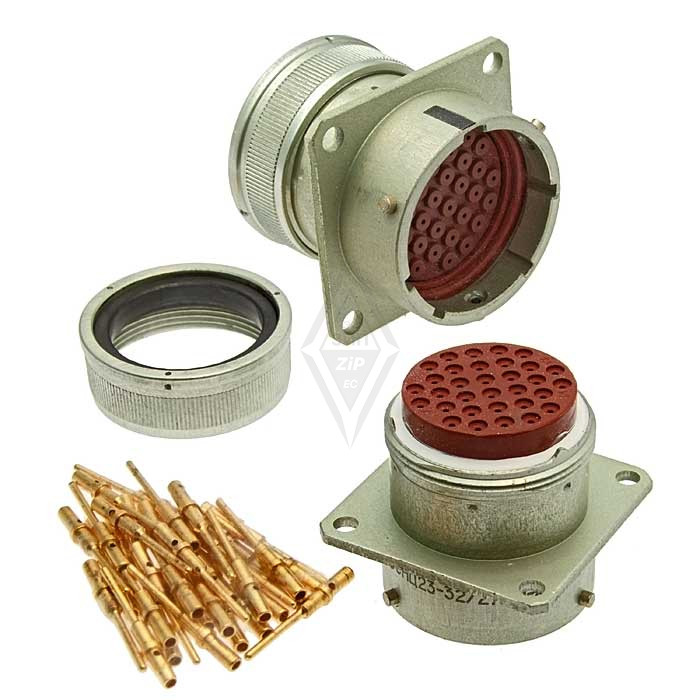

Соединитель состоит из двух частей: вилки и розетки. Эти части могут быть как приборными, так и кабельными. В зависимости от требований к монтажу, соединитель может быть выполнен или с прямым/угловым кожухом.

Поляризация и установка

Соединители имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Это обеспечивает удобство монтажа и надежность соединения.

Материалы

Контакты соединителя покрыты золотом, что обеспечивает хорошую проводимость и защиту от коррозии.

Применение

СНЦ23-32/27-В-6-Г-В используется для соединения и разъединения электрических цепей в различных устройствах, включая радиоэлектронную аппаратуру специального и общего назначения. Он подходит для работы в условиях с различными климатическими воздействиями благодаря своему всеклиматическому исполнению.
