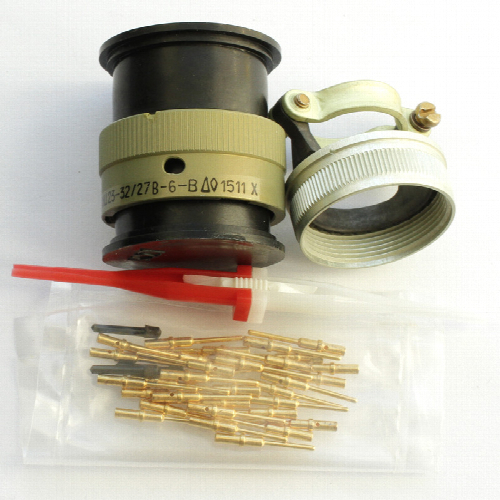

Соединители СНЦ23-32/27Р-6-Б-В представляют собой цилиндрические, низкочастотные, малогабаритные разъемы, предназначенные для внутреннего монтажа с байонетным соединением. Они используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Эти разъемы состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Основные характеристики :

• Количество контактов : 32.

• Условный размер корпуса : 27.

• Способ соединения : Байонетное.

• Рабочая температура : от -60 до +155 °C (золотое покрытие).

• Покрытие контактов : Золото.

• Климатическое исполнение : Всеклиматическое по ГОСТ В 20.39.404-81.

• Поляризация корпуса : Пятишпоночная с многопозиционной установкой изолятора.

Конструктивные особенности :

• розетки СНЦ23 взаимосочленяются с вилка ми СНЦ27, СНЦ28, СНЦ29.

• Кабельная и приборная части могут изготавливаться, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.

• Приборные части могут иметь контакты для печатного монтажа.

Применение :
Эти разъемы используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
