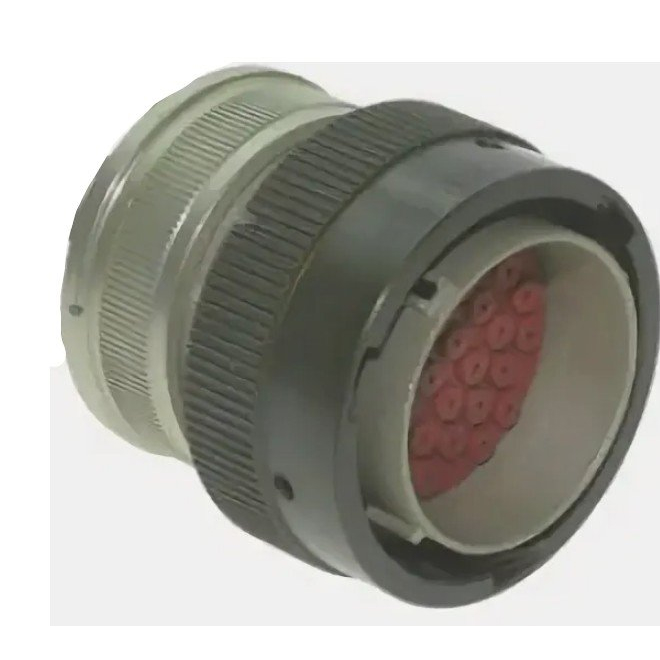

СНЦ23-32/27Р-11-В — это байонетная малогабаритная низкочастотная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока (до 3 МГц). Она используется в различных электро-, радио- и контрольно-измерительных приборах.

Основные характеристики

• Тип соединителя : СНЦ23
• Количество контактов : 32
• Условный размер корпуса : 27
• Вид корпуса : розетка (обозначение "Р")
• Конструктивное исполнение : 11 (кабельная часть)
• Климатическое исполнение : всеклиматическое (обозначение "В")

Технические параметры

• Максимальное рабочее напряжение : 700 В
• Ток на контакт : до 15 А
• Рабочий температурный диапазон : от -60 до +200 °C
• Количество сочленений-расчленений : 500
• Минимальная наработка : 1000 часов
• Срок сохранности : 15 лет

Конструкция и применение

Соединители СНЦ23 состоят из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора, что обеспечивает надежное соединение. Контакты покрыты золотом, что улучшает проводимость и устойчивость к коррозии.
