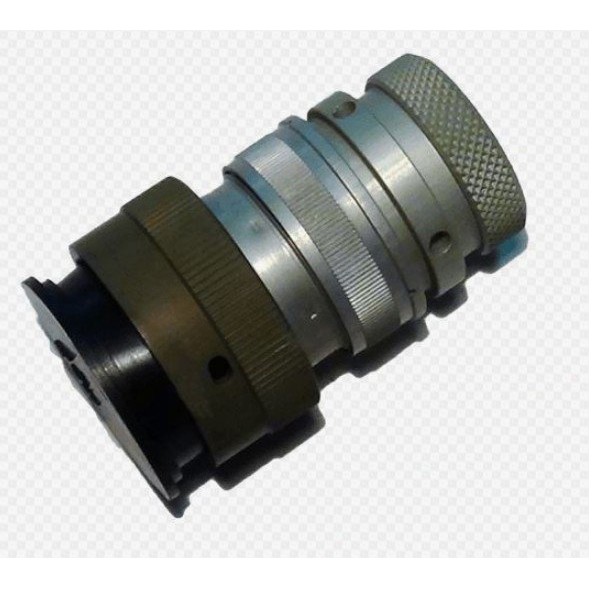

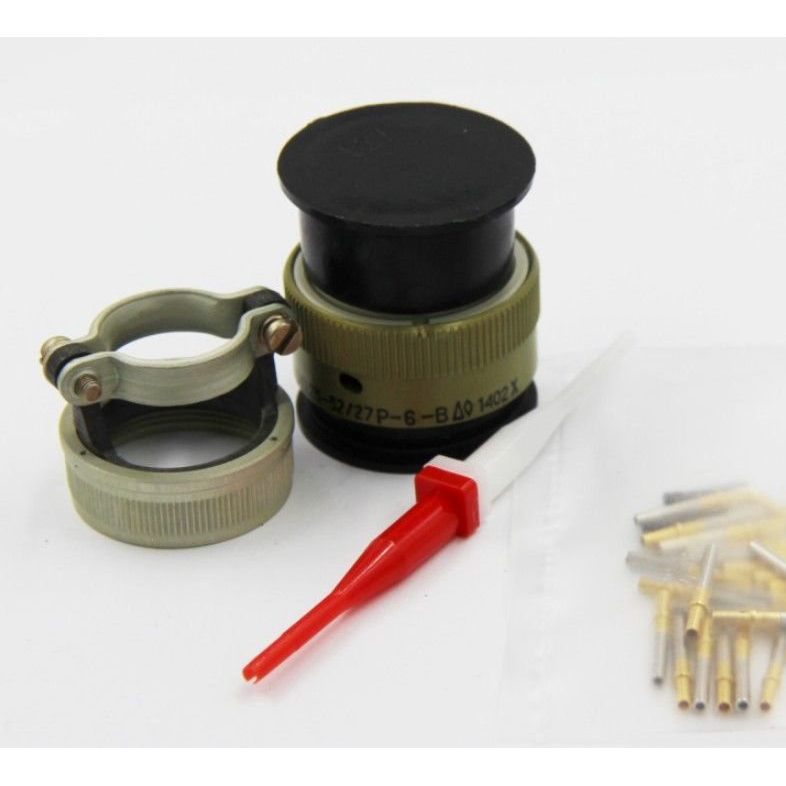

Соединитель СНЦ23-32/27Р-6-А-В представляет собой цилиндрический многопозиционный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Он используется для внутреннего монтажа и имеет всеклиматическое исполнение, что позволяет ему функционировать в различных условиях.

Структура обозначения

Обозначение СНЦ23-32/27Р-6-А-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя.
• 32 — количество контактов.
• 27 — условный размер корпуса.
• Р — вид корпуса: В вилка, Р ( розетка ).
• 6 — конструктивное исполнение, где:
  • 1 — приборная часть,
  • 2 — приборная часть с прямым кожухом,
  • 4 — приборная часть с угловым кожухом,
  • 6 — кабельная часть с прямым кожухом,
  • 8 — кабельная часть с угловым кожухом,
  • 11 — кабельная часть,
  • 12 и 13 — части с обоймой под термоусаживаемые трубки.
• А — угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется).
• В — всеклиматическое исполнение.

Технические характеристики

Соединители СНЦ23 имеют следующие ключевые характеристики:

• Количество контактов: 32
• Рабочее напряжение: до 700 В
• Рабочая температура: от -60 °C до +85 °C
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: золото
• Сопротивление контактов: не более 0.005 Ом
• Сопротивление изолятора: не менее 1000 МОм

Применение

Соединители СНЦ23 используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения. Они могут быть как приборными, так и кабельными, что обеспечивает их универсальность в различных приложениях.

Заключение

СНЦ23-32/27Р-6-А-В является надежным решением для подключения электрических цепей в сложных климатических условиях, обеспечивая высокую степень защиты и долговечность.
