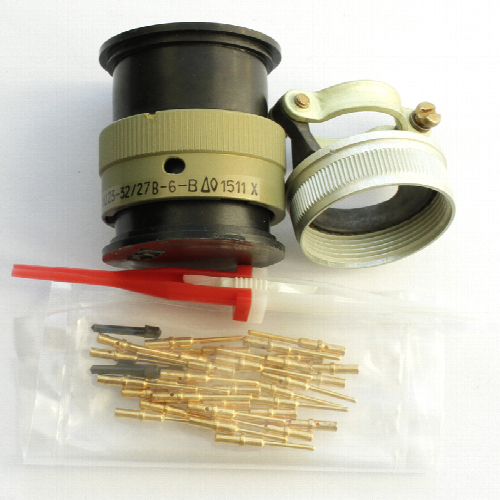

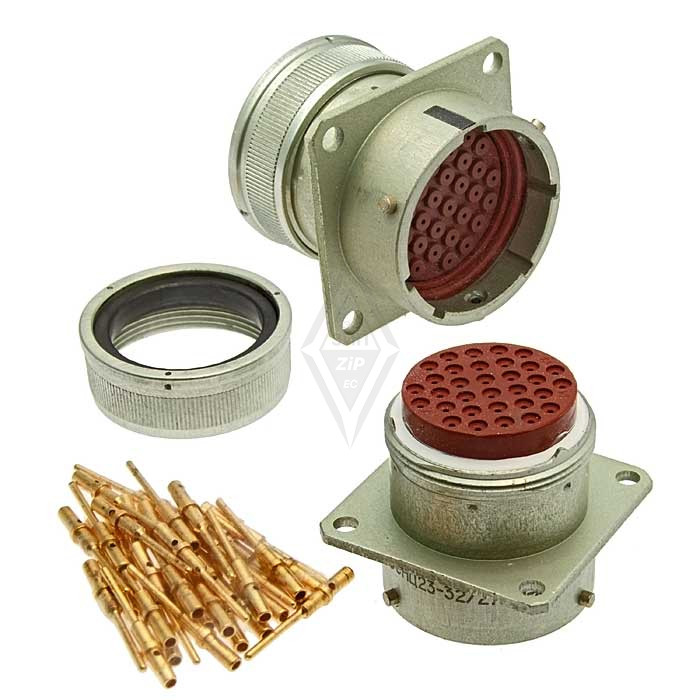

Соединитель СНЦ23-32/27В-6-А-В представляет собой электрический разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) с максимальным рабочим напряжением до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Технические характеристики

Основные параметры:

• Количество контактов: 32
• Условный диаметр корпуса: 27 мм
• Сопротивление изоляции: не менее 5000 МОм
• Максимальное рабочее напряжение: 700 В (амплитудное значение)
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Минимальный срок сохраняемости: 25 лет .

Механические факторы:

• Диапазон частот: от 1 до 5000 Гц
• Ускорение (в м/с?): до 400 (в нормальных условиях) и до 5000 при одиночном механическом ударе .

Климатические факторы:

• Рабочая температура: от -60 °C до +155 °C
• Устойчивость к атмосферному давлению: до 1,33 ? 10^-10 Па .

Конструктивные особенности

Соединители СНЦ23 имеют многошпоночную поляризацию и многопозиционную установку изолятора в корпусе, что позволяет избежать неправильного соединения. Поляризация вилки должна совпадать с поляризацией розетки для успешного соединения. Также возможны различные варианты исполнения: с прямым или угловым кожухом, а также.

Применение

Соединители СНЦ23 используются в различных отраслях, где требуется надежное соединение в условиях воздействия внешних факторов. Они находят применение в электронике, телекоммуникациях и других областях, требующих высоких стандартов надежности и безопасности.
