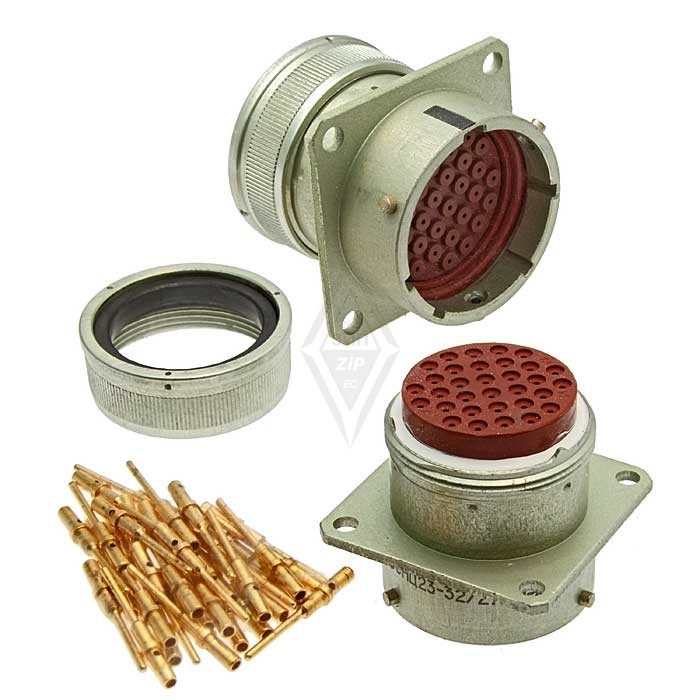

Соединитель СНЦ23-32/27В-6-В представляет собой электрический разъем, который широко применяется в различных электро- и радиоизмерительных устройствах. Он предназначен для работы в цепях как постоянного, так и переменного тока (частотой до 3 МГц) при напряжении до 700 В.

Основные характеристики

• Конструкция : Соединитель состоит из двух частей — вилки и розетки. Они могут быть как приборными, так и кабельными.
• Тип соединения : Байонетное соединение с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора.
• Материалы : Контакты покрыты золотом, что обеспечивает хорошую проводимость и устойчивость к коррозии.
• Климатические условия : Изделие предназначено для внутреннего монтажа во всеклиматическом исполнении, что позволяет ему работать в различных температурных диапазонах (от -60°C до +155°C) и условиях.

Расшифровка маркировки

Маркировка соединителя имеет следующую структуру:

• СНЦ23 — тип соединителя.
• 32 — количество контактов.
• 27 — условный размер корпуса.
• В — вид корпуса вилка .
• 6 — конструктивное исполнение:
  • 1 — приборная часть,
  • 2 — приборная часть с прямым кожухом,
  • 4 — приборная часть с угловым кожухом,
  • 6 — кабельная часть с прямым кожухом,
  • 8 — кабельная часть с угловым кожухом.

Применение

Соединители СНЦ23-32/27В-6-В используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения. Они обеспечивают надежное соединение в условиях, где требуется высокая степень защиты от внешних факторов.

Заключение

Соединитель СНЦ23-32/27В-6-В является важным компонентом в области электротехники и электроники, обеспечивая надежность и долговечность в эксплуатации.
