СНЦ23‑32/27В‑1‑а‑В «5» — это приборная вилка цилиндрического низкочастотного соединителя серии СНЦ23 производства предприятия «Элекон», предназначенная для внутреннего монтажа во всеклиматическом исполнении. Такие соединители типичны для бортовой и бортовой радиоэлектронной аппаратуры, промышленной и специальной техники.

СНЦ23‑32/27В‑1‑а‑В используются в электрических цепях постоянного и переменного тока (частотой до примерно 3 МГц) при амплитудном напряжении до 700 В. Они служат для соединения и разъединения проводов и кабелей внутри приборов и блоков, как правило, в герметичных или климатически нагруженных условиях.

• СНЦ23 — тип цилиндрического низкочастотного соединителя.

• 32 — количество контактов в изоляторе.

• 27 — условный размер корпуса (диаметр посадочного места).

• В — вид корпуса: вилка («В») или розетка («Р»), здесь «В» означает вилку.

• 1 — конструктивное исполнение: приборная часть (монтируется на плату/панель).

• а — разновидность исполнения (например, без кожуха или с определённым вариантом крепления).

• В — всеклиматическое исполнение по ГОСТ В 20.39.404‑81.

• «5» — обычно обозначает год выпуска или партию/типовое исполнение конкретного завода‑производителя.

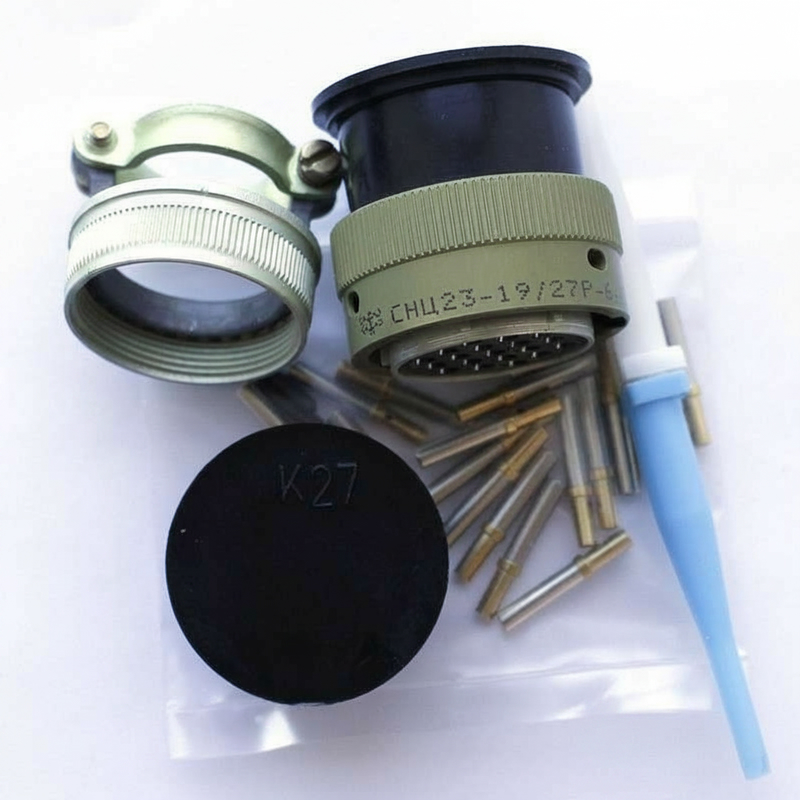

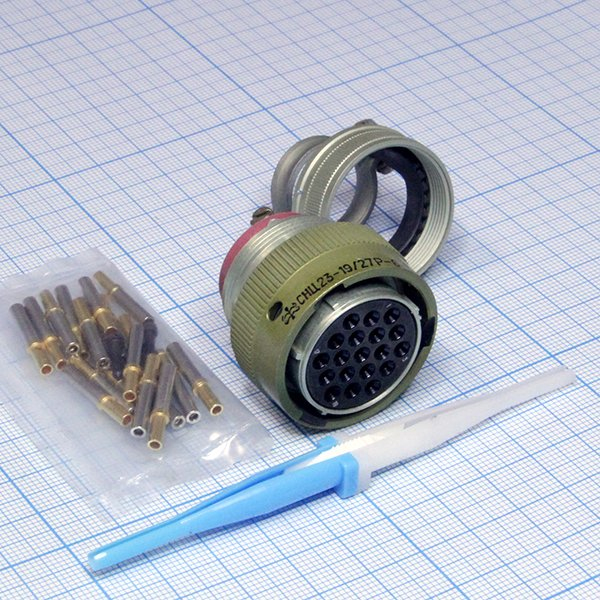

Соединитель имеет металлический цилиндрический корпус с байонетным фиксатором для быстрого сочленения с розеткой и пятишпоночной поляризацией, исключающей неправильную стыковку. Вилка изготавливается без кожуха, с прямым или угловым вариантом кабельного выхода, либо с обоймой под термоусаживаемые трубки; монтаж проводников выполняется обжимкой.

• Максимальное рабочее напряжение (амплитудное) — до 700 В.

• Рабочий ток на контакт — до 15 А, кратковременно до 35 А.

• Температурный диапазон: примерно от −60 до +100 °C при серебряном покрытии и до +155 °C при золотом; в ряде исполнений указывается диапазон около −40…+85 °C.

• Контакты покрывают золотом (всеклиматическое исполнение), что обеспечивает хорошую коррозионную стойкость и стабильность переходного сопротивления.

СНЦ23‑32/27В‑1‑а‑В рассчитаны на не менее 500 циклов сочленения–расчленения, а минимальная наработка составляет порядка 3000–13 000 часов в зависимости от режима работы. Срок сохраняемости — до 15 лет, что делает разъём пригодным для длительного хранения и эксплуатации в ответственных системах. Розетки СНЦ23 могут сочленяться с вилками СНЦ27, 28, 29, выпускаемыми по единым техническим условиям.
