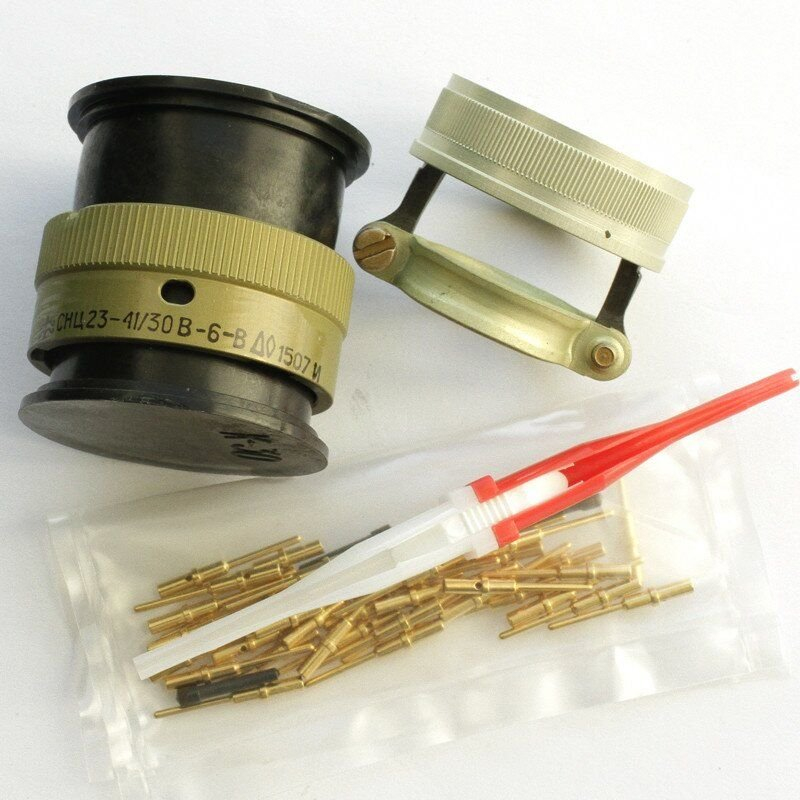

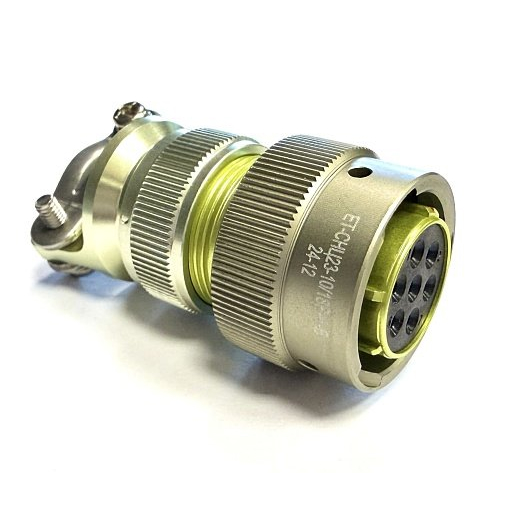

Соединители СНЦ23-41-30-В-6-Б-В являются цилиндрическими, низкочастотными и малогабаритными устройствами, предназначенными для работы в электрических цепях постоянного и переменного тока (до 3 МГц) с максимальным рабочим напряжением до 700 В. Они используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики :

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 41.

• Условный размер корпуса : 30.

• Вид корпуса : вилка (обозначение В).

• Конструктивное исполнение :

  • 6 — кабельная часть с прямым кожухом,

  • Б — угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется).

• Климатическое исполнение : всеклиматическое по ГОСТ В 20.39.404-81.

Технические параметры :

• Рабочий ток на контакт : до 15 А.

• Температурный диапазон : от -60 до +200°С.

Структура соединителя :

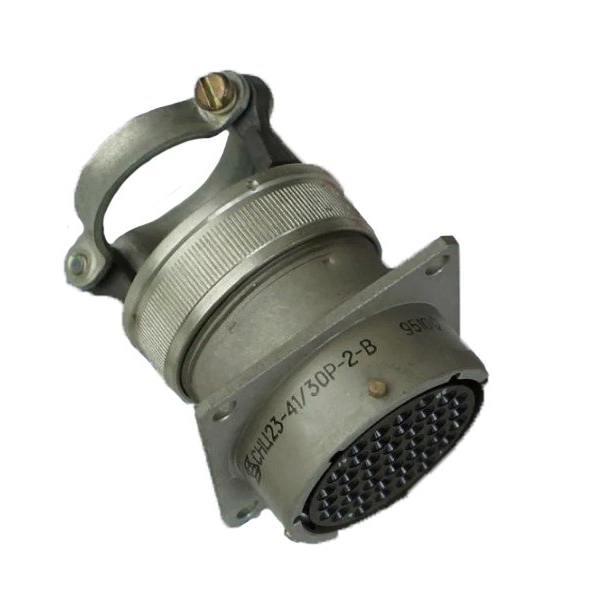

Соединители состоят из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. Кабельная и приборная части могут изготавливаться, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.

Поляризация и монтаж :

вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Сочленение соединителей осуществляется байонетным способом, а покрытие контактов выполнено из золота, что обеспечивает надежность соеди
