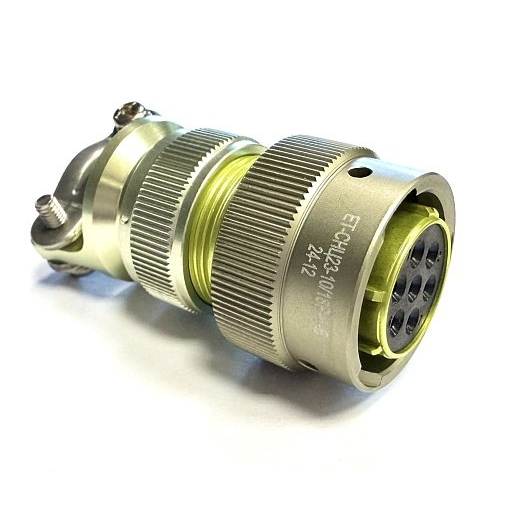

Соединитель СНЦ23-41/30Р-6-А-В представляет собой кабельную розетку, предназначенную для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Этот соединитель способен работать при напряжении до 700 В и разработан для внутреннего монтажа в условиях всеклиматического исполнения.

Основные характеристики

• Количество контактов: 41
• Диаметр контактов: 1 мм
• Рабочее напряжение: до 700 В
• Максимальный ток на контакт:
  • 1,0 мм — до 11 А
  • 1,5 мм — до 20 А
  • 2,0 мм — до 35 А
• Сопротивление контактов:
  • 1,0 мм — не более 0,004 Ом
  • 1,5 мм — не более 0,0025 Ом
  • 2,0 мм — не более 0,0016 Ом
• Материал контактов: золото
• Температурный диапазон: от -60°C до +200°C
• Количество циклов разъединения: не менее 500
• Минимальная наработка: не менее 1000 часов

Конструкция

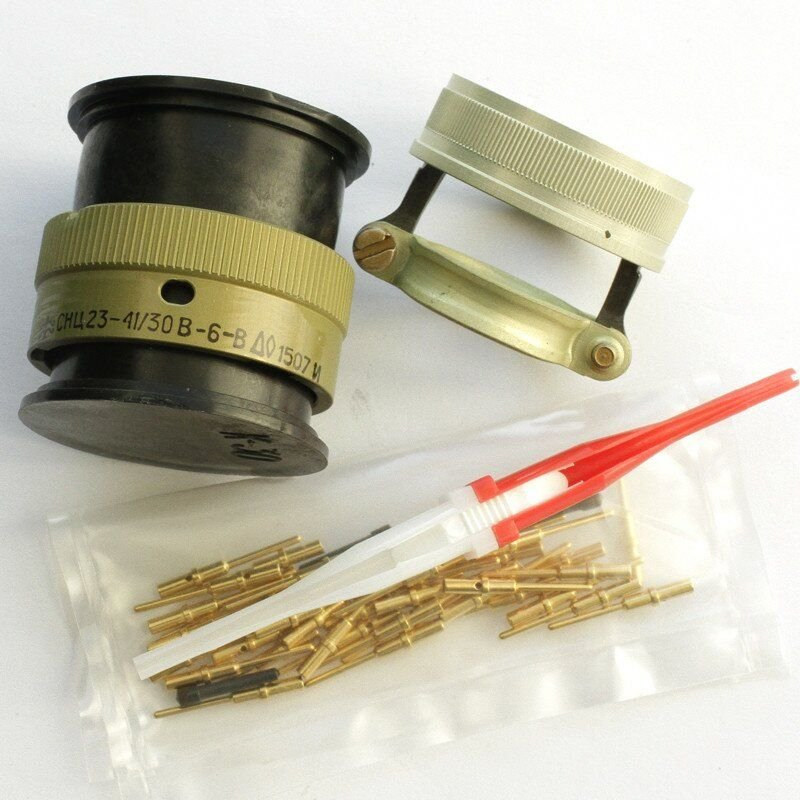

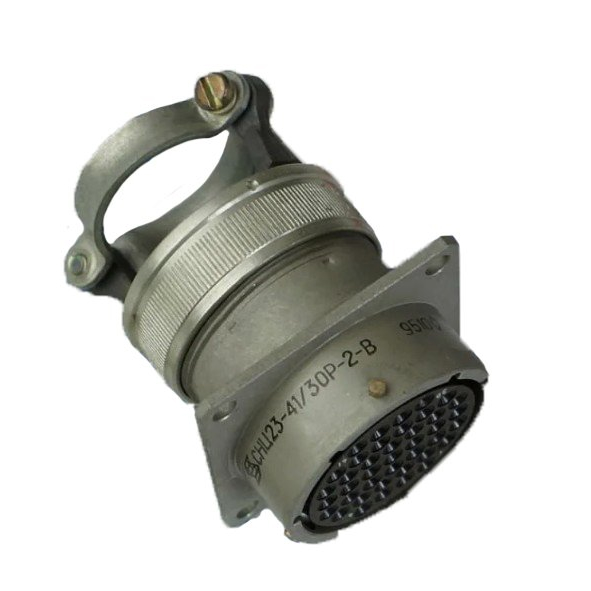

Соединитель состоит из двух частей: вилки и розетки. В зависимости от конструкции, он может быть выполнен как в приборной, так и в кабельной версии. Возможны различные исполнения корпуса:, с прямым или угловым кожухом. Также предусмотрены варианты с обоймой для термоусаживаемых трубок.

Применение

СНЦ23-41/30Р-6-А-В используется в различных областях, требующих надежного соединения в условиях повышенных требований к устойчивости к внешним факторам. Байонетное соединение обеспечивает надежность и простоту монтажа.
