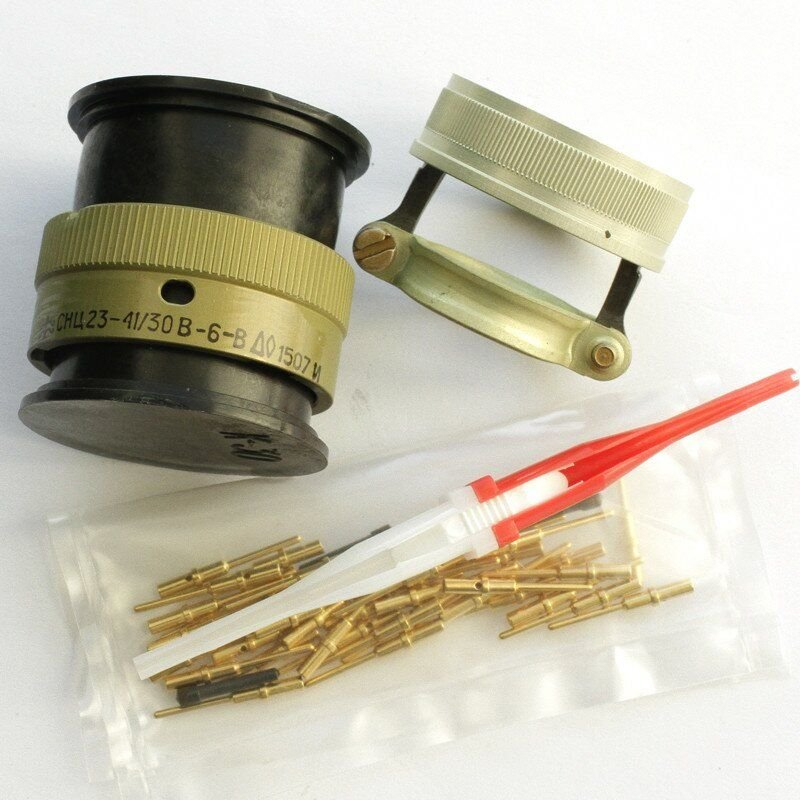

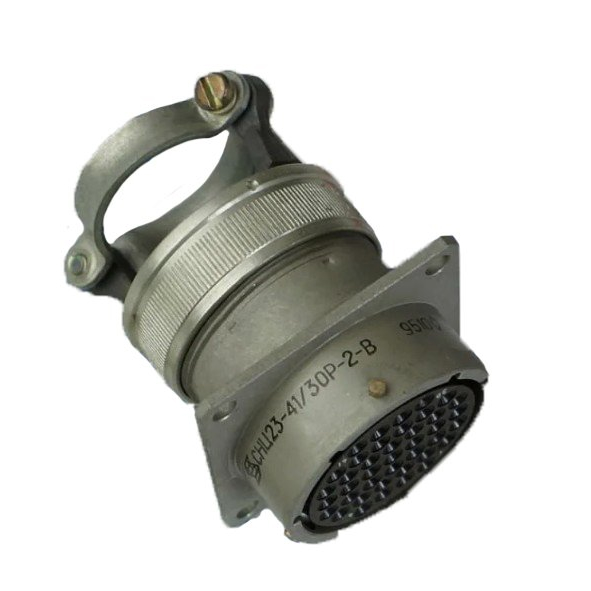

Соединитель СНЦ23-41/30Р-1-В, разработанный в 1992 году, представляет собой высококачественное устройство, предназначенное для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он способен работать при напряжении до 700 В и предназначен для внутреннего монтажа в различных климатических условиях.

Технические характеристики

Основные параметры:

• Тип соединителя: цилиндрический многопозиционный.
• Количество контактов: 41.
• Размер корпуса: условный размер 30.
• Конструктивное исполнение:
  • 1 — приборная часть,
  • 2 — с прямым кожухом,
  • 4 — с угловым кожухом,
  • и другие варианты для кабельных частей.

Покрытие контактов: золото, что обеспечивает высокую проводимость и устойчивость к коррозии. Сочленение: байонетное, что позволяет быстро и надежно соединять и разъединять устройства. розетки данного соединителя могут соединяться с вилка ми других серий, таких как СНЦ27, СНЦ28 и СНЦ29. Рабочие условия:

• Температурный диапазон: от -60°C до +200°C.
• Максимальный ток на контакт: варьируется в зависимости от диаметра контакта (например, до 35 А для контактов диаметром 2.0 мм).
• Сопротивление контактов: минимальное значение составляет 0.0016 Ом для контактов диаметром 2.0 мм.

Применение

Соединители СНЦ23-41/30Р-1-В находят широкое применение в электро-, радио- и контрольно-измерительных приборах. Они используются в различных отраслях, включая промышленность и научные исследования, благодаря своей надежности и способности работать в сложных условиях.

Установка и монтаж

Монтаж проводов осуществляется методом обжимки, что обеспечивает надежное соединение. вилки и розетки имеют многошпоночную поляризацию корпуса, что предотвращает неправильное подключение.Данный соединитель соответствует техническим условиям ГЕ0.364.241ТУ и гарантирует соответствие заявленным характеристикам при соблюдении правил эксплуатации.
