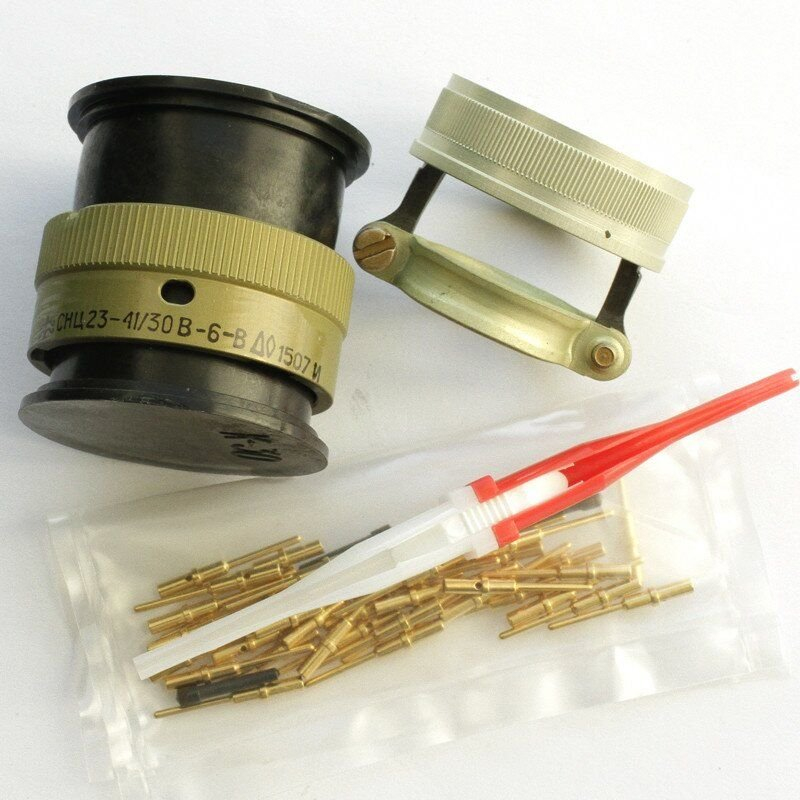

СНЦ23-41/30В-6-б-В — это кабельный соединитель, предназначенный для использования в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Он состоит из вилки и розетки, которые могут быть как приборными, так и кабельными.

Основные характеристики

• Тип соединения : байонетное.
• Количество контактов : 41.
• Диаметр контактов : 1 мм.
• Максимальный ток на контакт :
  • 11 А для диаметра 1,0 мм,
  • 20 А для диаметра 1,5 мм,
  • 35 А для диаметра 2,0 мм.
• Сопротивление контактов :
  • не более 0,004 Ом для диаметра 1,0 мм,
  • не более 0,0025 Ом для диаметра 1,5 мм,
  • не более 0,0016 Ом для диаметра 2,0 мм.
• Материал контактов : золото.
• Температурный диапазон : от -60 °C до +200 °C.
• Количество циклов сочленения-расчленения : до 500 раз.
• Минимальная наработка : не менее 1000 часов.

Конструкция

Соединитель имеет многошпоночную поляризацию корпуса и многопозиционную установку изолятора. Он может быть выполнен с различными типами кожухов:, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки. Это позволяет адаптировать его к различным условиям эксплуатации.

Применение

СНЦ23-41/30В-6-б-В используется в условиях, требующих надежности и устойчивости к воздействию различных факторов окружающей среды. Он подходит для внутреннего монтажа и соответствует техническим условиям ГЕО.364.241 ТУ.Данный соединитель находит применение в различных отраслях, включая промышленность и энергетику, где необходима высокая степень надежности соединений.
