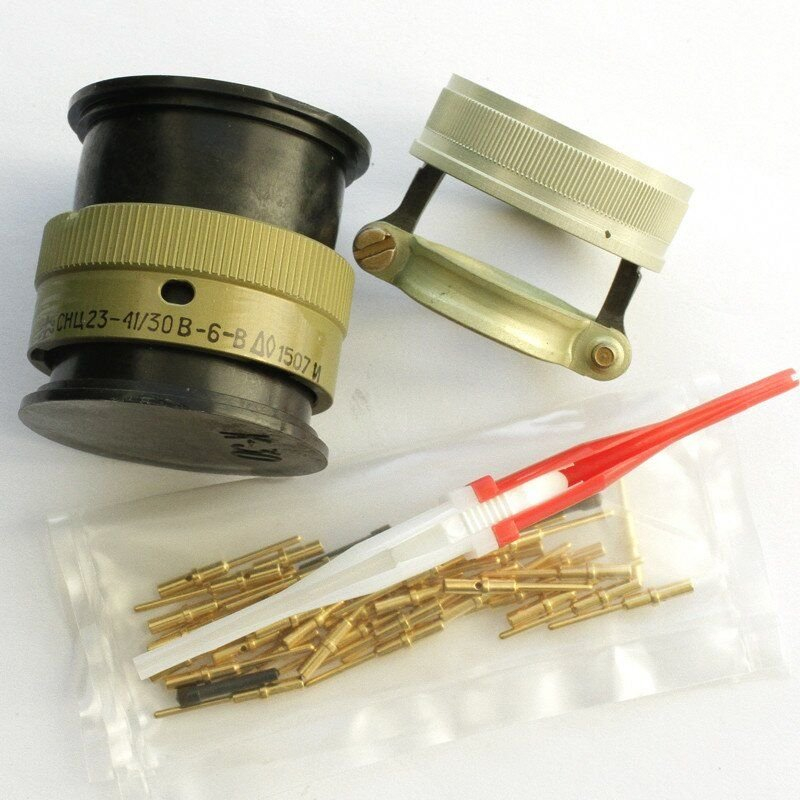

СНЦ23‑41/30В‑6‑В «Завод Элекон» – это цилиндрический электрический разъём серии СНЦ23, выполненный под всеклиматическое исполнение, рассчитанный на ответственные и, в том числе, военные применения. Обозначение «5» в маркировке означает приёмку по типу «5» (в/в приёмка, ВП, ПЗ), что подтверждает соответствие военным и отраслевым требованиям.

Это вилка кабельная с прямым кожухом, относящаяся к всеклиматическому исполнению (В), с нормативной документацией ГЕ0.364.241ТУ. Конструкция разъёма типична для серии СНЦ23: цилиндрический корпус с резьбовым соединением, пятишпоночная поляризация корпуса и уплотнение, обеспечивающие надёжное сочленение в условиях вибраций и перепадов температур.

• Максимальное рабочее напряжение на контакт – до 700 В постоянного/переменного тока.

• Максимальный рабочий ток на контакт – до 5 А для контактов диаметром 1 мм.

• Сопротивление контактов не более 4 мОм на контакт диаметром 1 мм, что обеспечивает низкие потери и хорошую стабильность соединения.

• Рабочий диапазон температур: от −60 до +155 °C, что позволяет использовать разъём в условиях экстремального холода и повышенного нагрева.

• Всеклиматическое исполнение и относительная влажность до 100% при +35 °C обеспечивают применение в условиях повышенной влажности и конденсации.

• Разъём устойчив к синусоидальной вибрации с диапазоном частот 1–5000 Гц и ускорением до 40 g, а также к многократным механическим ударам до 150 g и однократным ударам до 500 g.

• Номинальное количество сочленений‑расчленений – 500 циклов, что соответствует стандартным требованиям для промышленных и военных разъёмов.

• Минимальная наработка разъёма составляет порядка 1000 часов, что подтверждает его долговечность при эксплуатации.

• Материал изолятора – резина, цвет изолятора обычно розовый (может отличаться в зависимости от партии).

• Поляризация пятишпоночная, ориентация контактов обеспечивается за счёт паза и расположения шпонок, что исключает неправильное соединение.

• Разъём имеет любое допустимое рабочее положение, а его масса порядка 58 г, что делает конструкцию компактной и лёгкой для монтажа в кабельных трассах и внутри аппаратуры.
