Соединитель СНЦ23-4/14Р-11-В представляет собой цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Он используется в радиоэлектронной аппаратуре как специального, так и общего назначения.

Конструкция и особенности

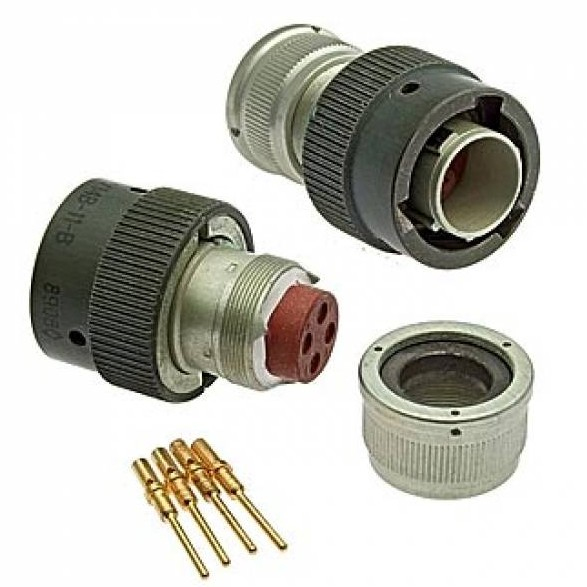

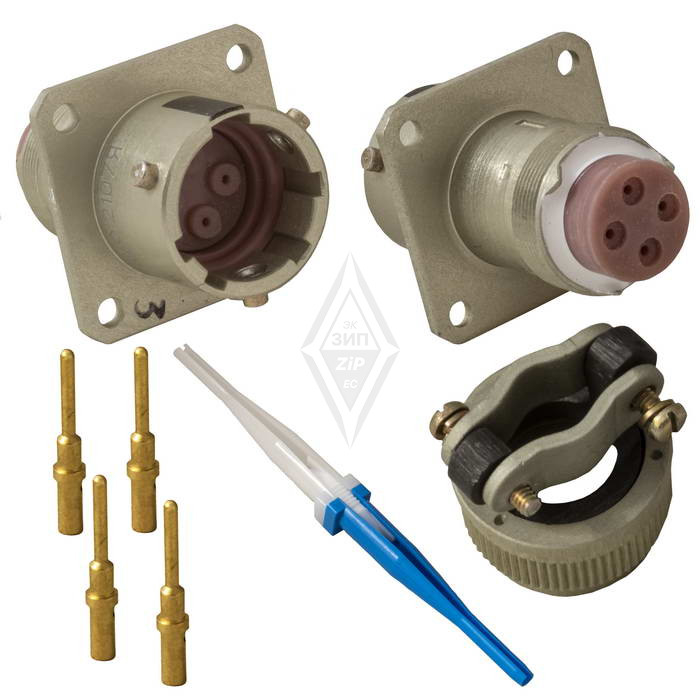

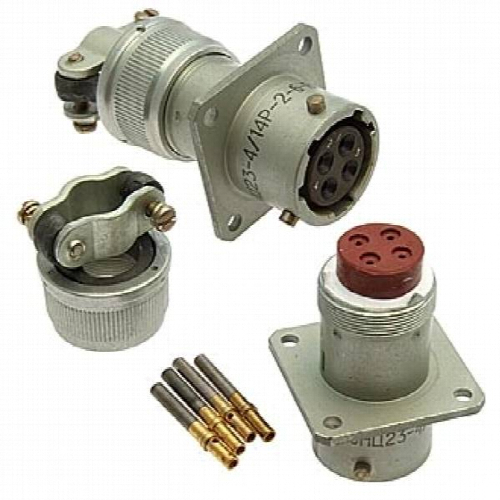

Состав : Соединитель состоит из двух частей:

• вилка
• розетка

Эти части могут быть как приборными, так и кабельными. Приборные части могут изготавливаться с контактами для печатного монтажа. Исполнение :

• Соединитель может быть выполнен, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки.
• Он имеет многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что обеспечивает надежное соединение.

Применение

СНЦ23-4/14Р-11-В используется для соединения и разъединения электрических цепей в различных устройствах, включая автоматические системы, где требуется высокая надежность. розетки данного типа совместимы с вилка ми других серий, таких как СНЦ27, СНЦ28 и СНЦ29.

Технические характеристики

• Количество контактов : 4
• Максимальный ток на одиночный контакт : зависит от диаметра контакта (например, 20 А для контактов диаметром 1,5 мм)
• Покрытие контактов : золото
• Гарантийный срок хранения : не менее 25 лет со дня изготовления
• Гарантийная наработка : 1000 часов во всех режимах и условиях; 100000 часов в облегчённом режиме

Расшифровка маркировки

Обозначение СНЦ23-4/14Р-11-В расшифровывается следующим образом:

• СНЦ23 - тип соединителя
• 4 - количество контактов
• 14 - условный размер корпуса
• В - вид корпуса (вилка или розетка )
• 11 - конструктивное исполнение (например, кабельная часть)

Соединители СНЦ23 имеют всеклиматическое исполнение и соответствуют стандартам ГОСТ.
