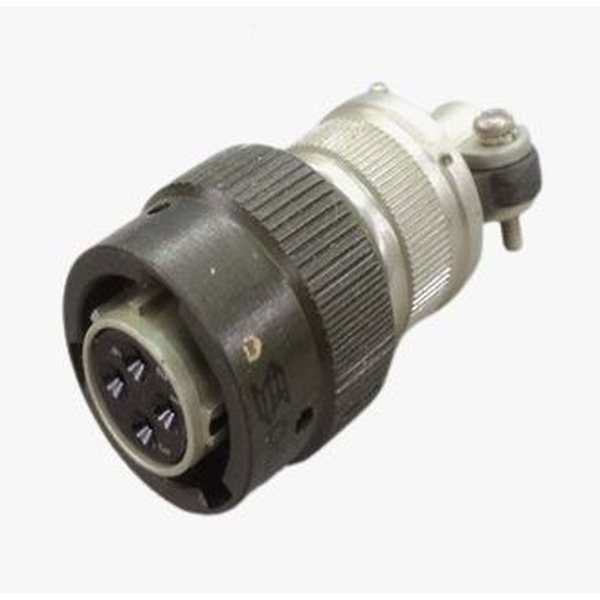

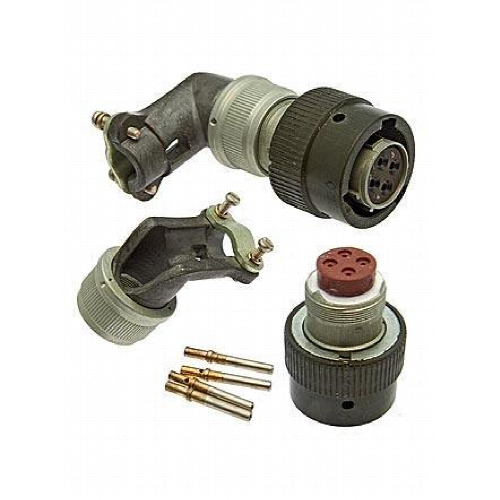

СНЦ23-4/14Р-6-В - это розетка кабельная с прямым кожухом, используемая для работы в электрических цепях постоянного и переменного тока до 3 МГц при напряжении до 700 В. Она применяется для внутреннего монтажа во всеклиматическом исполнении.

Основные характеристики и параметры :

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный, негерметичный.

• Соединение: байонетное. розетки СНЦ23 сочленяются с вилка ми СНЦ27, СНЦ28, СНЦ29.

• Количество контактов: 4.

• Условный размер корпуса: 14.

• Поляризация корпуса: пятишпоночная, многопозиционная установка изолятора.

• Монтаж проводов: обжимкой.

• Покрытие контактов: золото.

• Токовая нагрузка: рабочая - 3 А, максимальная - 6 А.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Диаметр контактов: 1 мм.

• Рабочая температура: от -60 до +200 °С.

• Минимальная наработка: 1000 часов.

• Количество сочленений: 500.

• Минимальный срок сохраняемости: 15 лет.

• Диаметр: 22 мм.

• Длина: 42 мм.

Расшифровка обозначения :

• СНЦ23 - тип соединителя.

• 4 - количество контактов.

• 14 - условный размер корпуса.

• Р розетка.

• 6 - конструктивное исполнение: кабельная часть с прямым кожухом.

• В - всеклиматическое исполнение.
