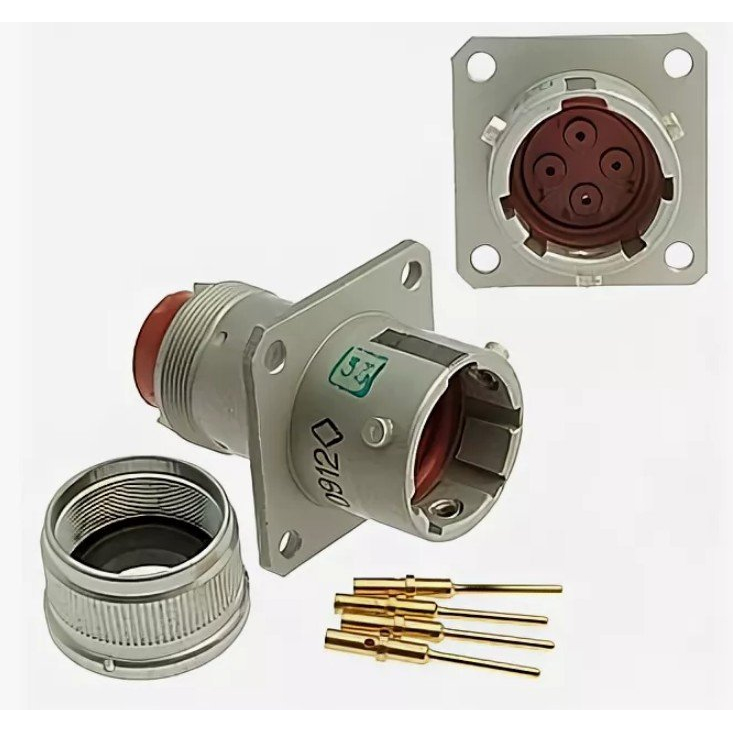

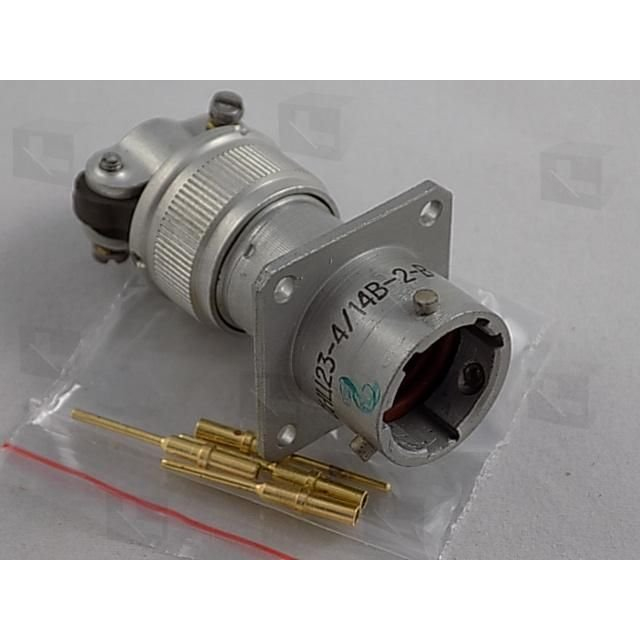

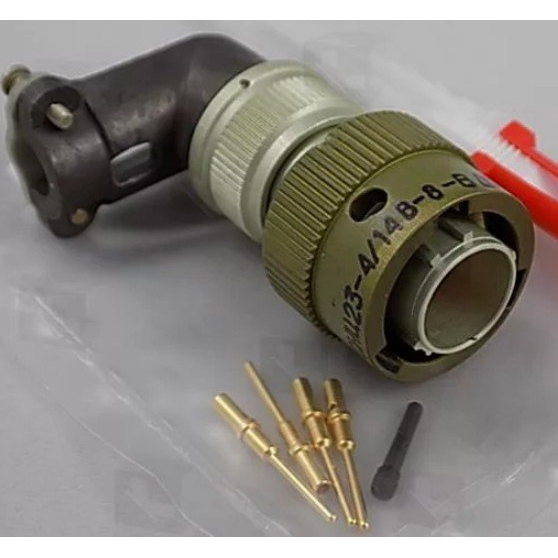

СНЦ23‑4/14Р‑1‑В «5» — это приборная розетка из серии цилиндрических низкочастотных электрических соединителей СНЦ23, предназначенная для внутреннего монтажа в блоках и аппаратуре общего и военного назначения. Она выполняется без кожуха и относится к блочной части комплекта (парную ей часть обычно составляют соответствующие вилки, например, СНЦ23‑4/14В‑1‑В).

Основные технические характеристики

• Количество контактов: 4 гнездовых контакта диаметром около 1 мм.

• Покрытие контактов: золото, что обеспечивает высокую стабильность электрических параметров и коррозионную стойкость.

• Рабочее напряжение: до 700 В (амплитудное значение) для цепей постоянного и переменного тока с частотой до 3 МГц.

• Номинальный ток на контакт: порядка нескольких ампер; по разным справочным данным рабочий ток составляет около 3–9,5 А на контакт в зависимости от условий применения.

• Сопротивление контактов: не более единиц миллиом (обычно указывают до 4 мОм для контактов Ø 1 мм).

Конструкция и исполнение

• Корпус выполнен из алюминиевого сплава с анодированным покрытием, цвет корпуса — зелёный.

• Изолятор — резиновый, чёрного цвета; изолятор устанавливается в нормальное положение в корпусе.

• Метод сочленения — байонетный, обеспечивающий фиксацию и быстрое сопряжение/разъединение.

• Поляризация корпуса — пятишпоночная (пятизубцовая), что исключает ошибочное подключение.

Условия эксплуатации

• Климатическое исполнение: В — всеклиматическое, с рабочим диапазоном температур от примерно −60 до +155 °С.

• Относительная влажность: до 100% при температуре 35 °С; изделия допускают работу при пониженном атмосферном давлении порядка Па.

• Вибрация: выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 40 g (в зависимости от документации).

• Механические удары: стойка к многократным ударам с ускорением до 150 g и одиночным — до 500 g.

Дополнительные сведения

• СНЦ23‑4/14Р‑1‑В относится к разъёмам, регламентируемым техническими условиями ГЕ0.364.241ТУ; «5» — это обозначение вида приёмки (внутренний контроль/проверка, не связано с конструкцией).

• Монтаж на панель осуществляется по двум отверстиям с расстоянием между ними около 16,5 мм, диаметр установочных отверстий — 2,2 мм.

• Ресурс: порядка 500 циклов сочленения‑расчленения, минимальная наработка — не менее 1000 часов.
