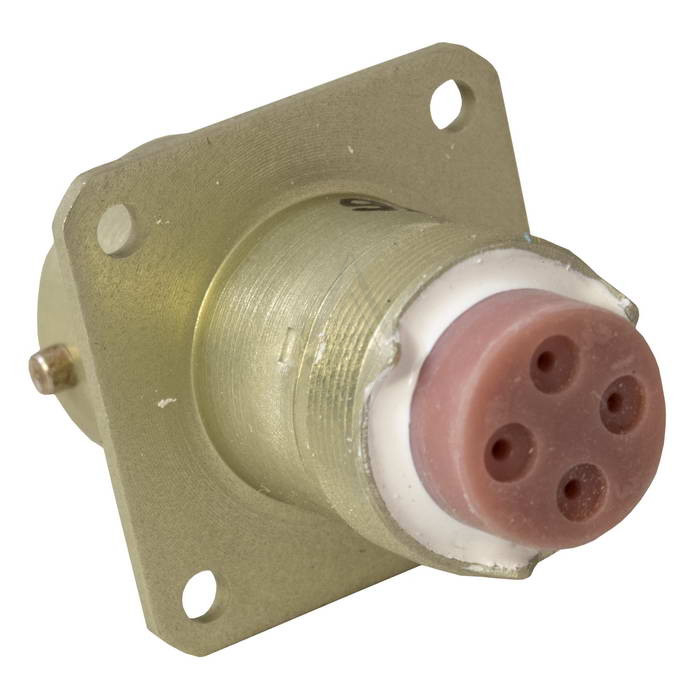

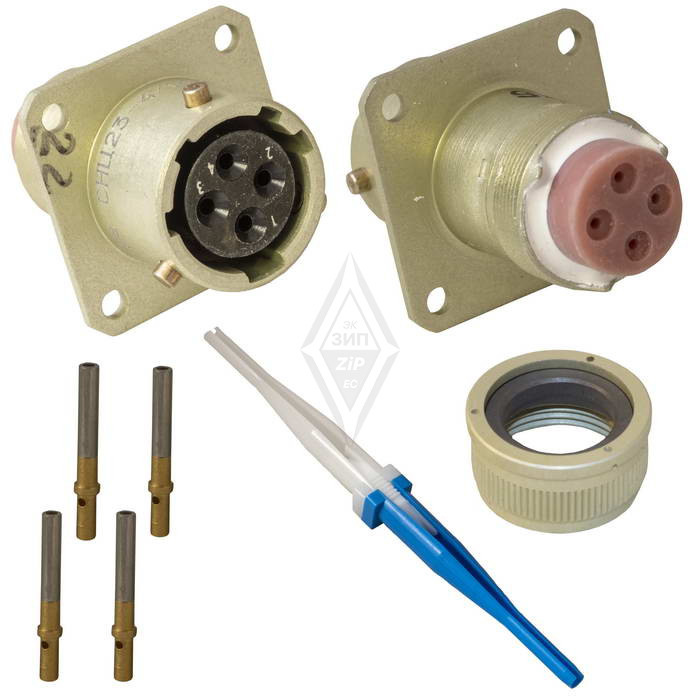

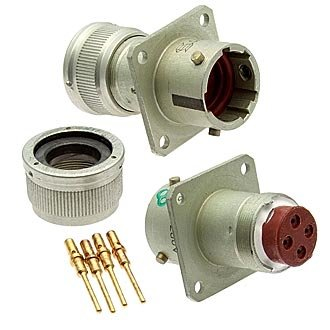

СНЦ23-4/14Р-1-В — это приборная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 700 В. Данный соединитель используется в различных областях, включая радиоэлектронную аппаратуру.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный, негерметичный.
• Количество контактов : 4.
• Условный размер корпуса : 14.
• Конструктивное исполнение : приборная часть.
• Климатическое исполнение : всеклиматическое.

Технические параметры

• Рабочая токовая нагрузка :
  • На контакт: 3 А.
  • Максимальная на контакт: 6 А.
• Максимальное рабочее напряжение : 700 В (амплитудное значение).
• Диаметр контактов : 1 мм.
• Сопротивление контактов : не более 4 м?.
• Сопротивление изоляции : не менее 5000 МОм.
• Минимальная наработка : 1000 часов.
• Количество соединений-разъединений : 500.
• Минимальный срок хранения : 15 лет.

Условия эксплуатации

СНЦ23-4/14Р-1-В может функционировать в широком диапазоне температур:

• Максимальная температура : +155 °C.
• Минимальная температура : -60 °C.

Также соединитель устойчив к механическим воздействиям:

• Синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 м/с?.
• Механические удары с ускорением до 5000 м/с?.

Конструкция и монтаж

Соединитель имеет байонетное соединение и многошпоночную поляризацию корпуса, что обеспечивает надежность и удобство при установке. Монтаж проводов осуществляется методом обжима, что гарантирует качественное электрическое соединение.СНЦ23-4/14Р-1-В применяется в ответственных узлах автоматических систем, где критически важна надежность и долговечность соединений.
