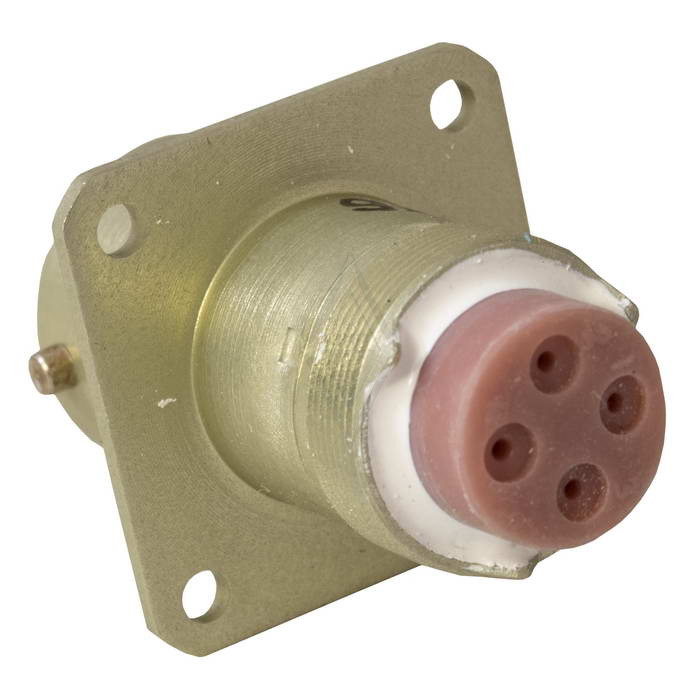

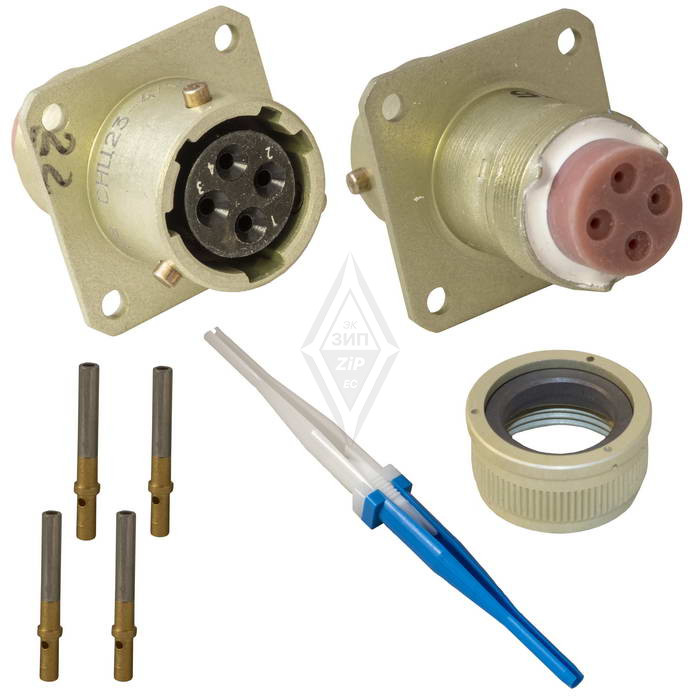

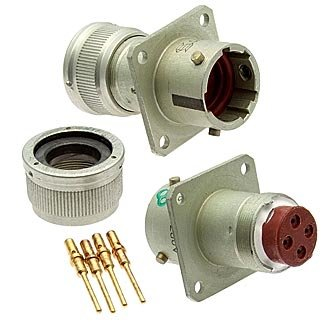

Разъем СНЦ23-4/14Р-1-В, выпущенный в 2021 году, является частью серии разъемов СНЦ23, которые используются в различных электрических и электронных системах.

Основные характеристики

• Количество контактов : 4
• Посадочный диаметр корпуса : 14 мм
• Рабочее напряжение : до 700 В
• Максимальный ток на контакт :
  • 1,0 мм: не более 11 А
  • 1,5 мм: не более 20 А
  • 2,0 мм: не более 35 А
• Сопротивление контактов :
  • для диаметра 1,0 мм: не более 0,004 Ом
  • для диаметра 1,5 мм: не более 0,0025 Ом
  • для диаметра 2,0 мм: не более 0,0016 Ом
• Материал контактов : золото

Конструктивные особенности

Разъем имеет различные варианты конструктивного исполнения:

• Приборная часть (патрубка).
• Приборная часть с прямым кожухом.
• Приборная часть с угловым кожухом.

Кроме того, разъемы СНЦ23 могут иметь различные варианты положения поляризующих ш Онок и ш Оночных пазов на корпусах, что обеспечивает удобство подключения и надежность соединения.

Применение

Разъемы СНЦ23 широко применяются в различных отраслях, включая промышленность и электронику. Они обеспечивают надежное соединение в условиях различных климатических и эксплуатационных факторов. Таким образом, СНЦ23-4/14Р-1-В представляет собой высококачественный разъем с хорошими электрическими характеристиками и разнообразием конструктивных решений.
