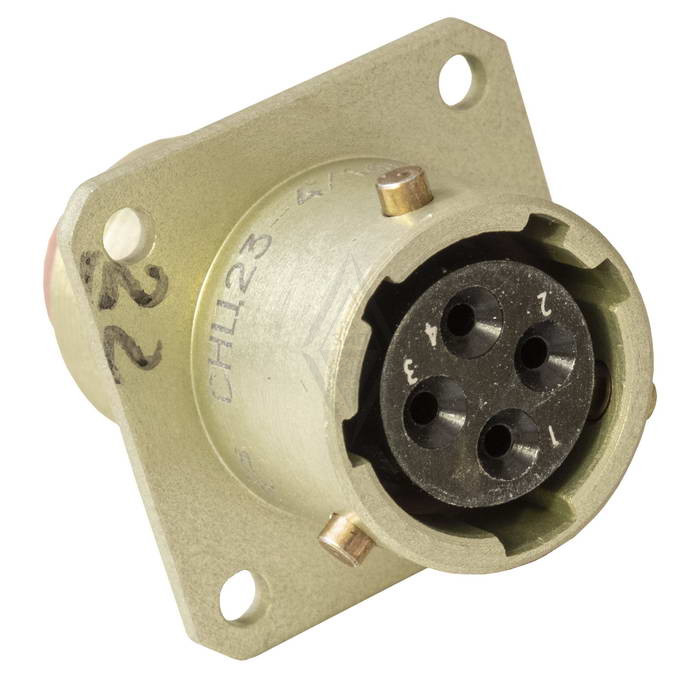

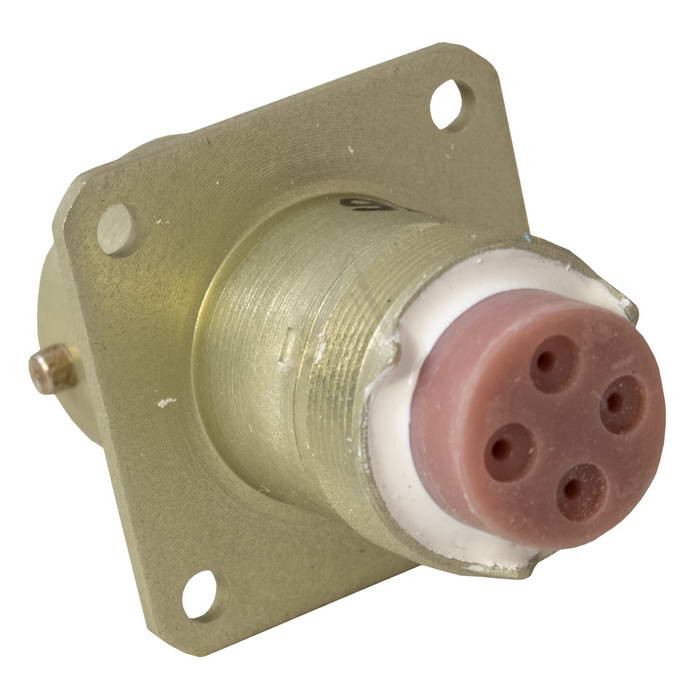

СНЦ23-4/14Р-1-В — это приборная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В.

Расшифровка условного обозначения

• СНЦ23 — тип соединителя. Это цилиндрический многопозиционный соединитель с локальной защитой контактов.

• 4 — количество контактов.

• 14 — условный размер корпуса.

• Р — розетка.

• 1 — конструктивное исполнение: приборная часть.

• В — всеклиматическое исполнение.

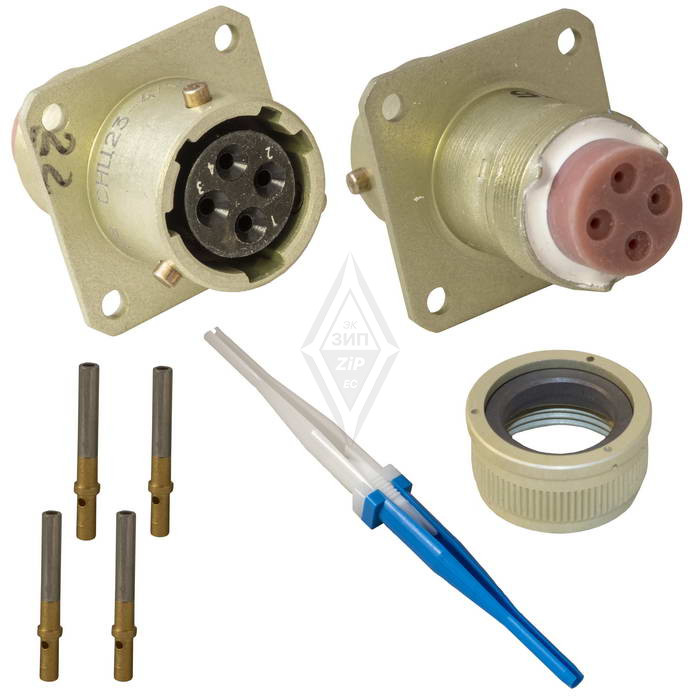

розетка СНЦ23-4/14Р-1-В используется для внутреннего монтажа во всеклиматическом исполнении. Она имеет пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Сочленение соединителей — байонетное. Контакты покрыты золотом. Монтаж проводов осуществляется обжимкой .
розетки СНЦ23 могут сочленяться с вилка ми серий СНЦ27, СНЦ28 и СНЦ29.

Основные технические характеристики :

• Токовая нагрузка на контакт: 3 А (рабочая), 6 А (максимальная).

• Максимальное рабочее напряжение: 700 В.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Минимальная наработка: 1000 ч.

• Количество сочленений-расчленений: 500.

• Минимальный срок сохраняемости: 15 лет.

• Диапазон рабочих температур: от -60 до +155 °C.

Габаритные размеры розетки СНЦ23-4/14Р-1-В составляют 21,7 ? 21,7 ? 32 мм.
