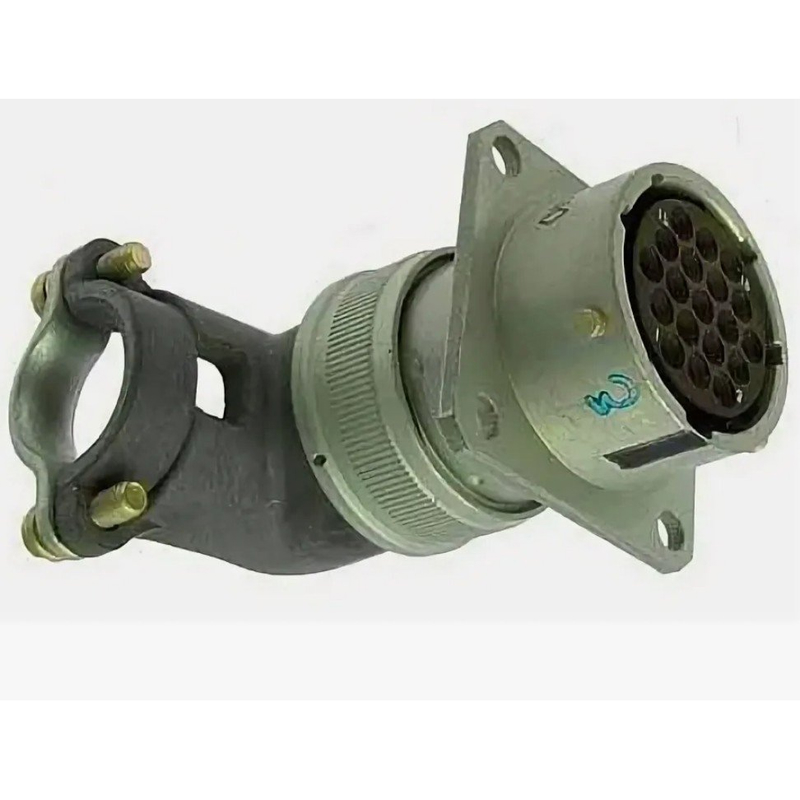

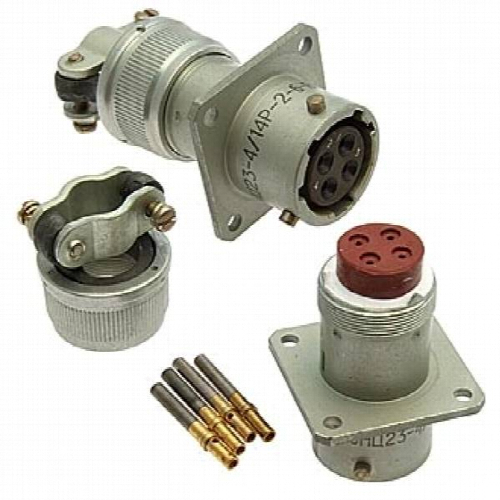

СНЦ23-4/14Р-2-В — это приборная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока. Она может использоваться при частоте до 3 МГц и максимальном амплитудном значении напряжения до 700 В. Это изделие является частью серии соединителей СНЦ23 и имеет следующие ключевые характеристики:

Технические характеристики

• Количество контактов: 4
• Условный размер корпуса: 14
• Максимальная токовая нагрузка на контакт: 3 А (рабочая), 6 А (максимальная)
• Максимальное рабочее напряжение: 700 В
• Сопротивление контактов: не более 4 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Диаметр контактов: 1 мм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Минимальный срок сохраняемости: 15 лет

Конструкция и исполнение

СНЦ23-4/14Р-2-В имеет байонетное соединение, что обеспечивает надежность механического контакта. Корпус розетки выполнен с многошпоночной поляризацией, что предотвращает неправильное соединение. Установка изолятора в корпусе многопозиционная, что позволяет гибко адаптировать устройство под различные условия эксплуатации.

Условия эксплуатации

розетка предназначена для работы в различных климатических условиях:

• Температура эксплуатации: от -60 °C до +155 °C
• Атмосферное давление: может использоваться при пониженном давлении до $1,33imes 10^{-10}$ 1 , 33 ? 1 0 ? 10 Па.
• Механические нагрузки: выдерживает синусоидальные вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 м/с?.

Применение

Соединитель СНЦ23-4/14Р-2-В широко используется в радиоэлектронной аппаратуре специального и общего назначения, особенно в тех случаях, когда требуется высокая надежность соединений. Он может быть использован как в приборах, так и в кабельных системах.Эти характеристики делают СНЦ23-4/14Р-2-В идеальным выбором для применения в ответственных узлах автоматических систем и других областях, где необходимы надежные электрические соединения.
