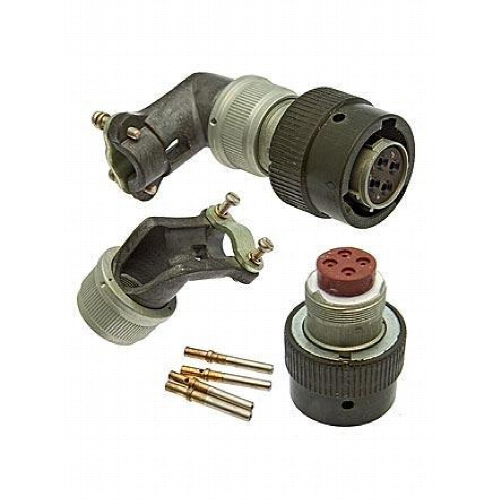

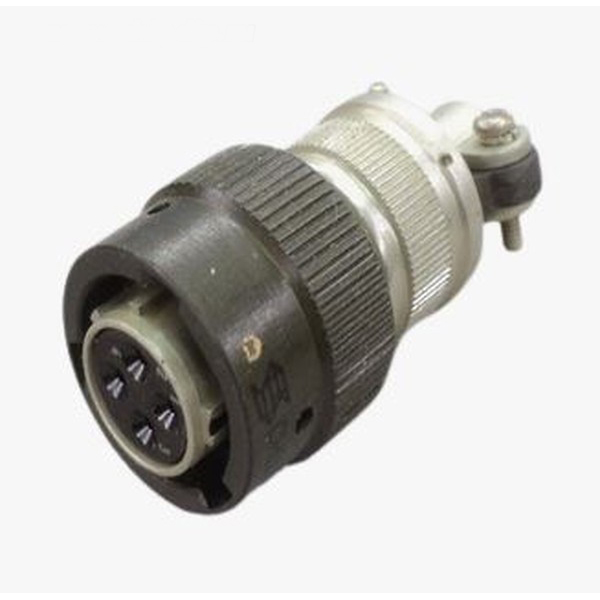

Соединители СНЦ23-4/14Р-6-Б-В представляют собой цилиндрические электрические разъемы, предназначенные для работы в различных электрических цепях. Они могут использоваться с постоянным, переменным (до 3 МГц) и импульсным током при максимальном рабочем напряжении до 700 В.

Основные характеристики:

• Тип соединителя : СНЦ23.

• Количество контактов : 4.

• Условный размер корпуса : 14.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Угловое положение изолятора : б — угловое положение в корпусе вилки (не указано для розетки).

• Климатическое исполнение : В — всеклиматическое.

Технические характеристики:

• Максимальное рабочее напряжение : 700 В.

• Токовая нагрузка на контакт : до 3 А (рабочая), до 6 А (максимальная).

• Диаметр контактов : 1 мм.

• Сопротивление контактов : не более 4 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Монтаж проводов : обжимкой.

• Покрытие контактов : золото.

• Поляризация корпуса : многошпоночная.

• Установка изолятора : многопозиционная.

• Количество сочленений-расчленений : 500 (по другим данным — до 1000).

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.
