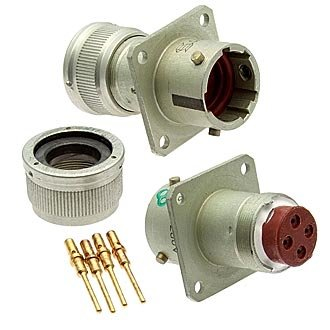

СНЦ23‑4/14Р‑1‑б‑В «Элекон» — это цилиндрический низкочастотный электрический соединитель всеклиматического исполнения, предназначеный для внутреннего монтажа в электро‑ и радиоаппаратуре. Он относится к серии СНЦ23 разработки ЗАО «Завод Элекон» и используется в цепях постоянного и переменного тока частотой до 3 МГц.

• Тип: низкочастотный цилиндрический разъём, приборная розетка без кожуха.

• Количество контактов: 4, круглого сечения диаметром 1 мм, с извлекаемыми гнездовыми контактами из латуни с золотым покрытием.

• Максимальное рабочее напряжение (амплитудное значение): до 700 В.

• Максимальный ток на один контакт: около 9,5 А.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Корпус: алюминиевый сплав, анодированный, зелёного цвета, с пятишпоночной поляризацией.

• Метод сочленения: байонетный, с ориентацией по пазу и позиции контактов.

• Количество циклов сочленения–расчленения: около 500 циклов.

• Монтаж корпуса: на панель, с креплением под обжимные кабельные контакты.

• Рабочий диапазон температур: примерно от –60 °C до +155 °C (в зависимости от конкретной редакции ТУ).

• Климатическое исполнение: В — всеклиматическое, допускает работу при повышенной влажности до 100% при +35 °C и пониженном атмосферном давлении.

• Вибрация и удар: рассчитан на значительные внешние механические нагрузки, включая синусоидальную вибрацию до десятков g и ударные ускорения до нескольких сотен g.

Соединитель применяется в аппаратуре широкого назначения, в том числе во встроенных блоках и приборах, где необходимы надёжное сочленение и устойчивость к вибрации и перепадам температур. Он рассчитан на взаимосочленение с вилками СНЦ27, СНЦ28 и СНЦ29, а также может иметь аналоги в сериях СН2М, СНЦ233, ZH23 и др.д.).
