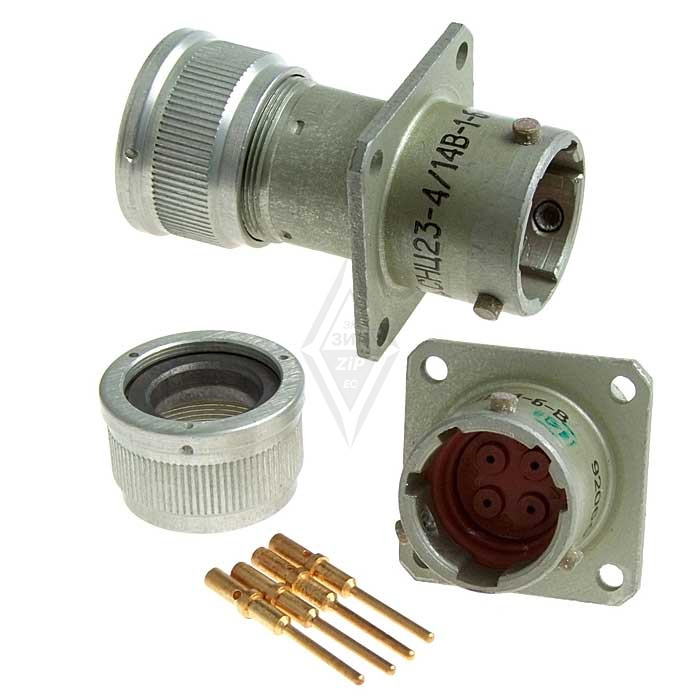

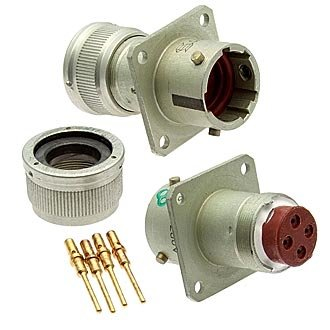

Разъем СНЦ23-4/14В-1-В был разработан в 2013 году и является частью серии разъемов СНЦ23, которые широко используются в электротехнической и электронной промышленности. Вот основные характеристики и особенности этого разъема:

Основные характеристики

• Количество контактов : 4
• Рабочее напряжение : до 700 В
• Максимальный ток на одиночный контакт :
  • Для диаметра 1,0 мм: не более 11 А
  • Для диаметра 1,5 мм: не более 20 А
  • Для диаметра 2,0 мм: не более 35 А
• Сопротивление контактов :
  • Для диаметра 1,0 мм: не более 0,004 Ом
  • Для диаметра 1,5 мм: не более 0,0025 Ом
  • Для диаметра 2,0 мм: не более 0,0016 Ом
• Материал контактов : золото

Конструктивные особенности

Разъем СНЦ23-4/14В-1-В может иметь различные конструктивные исполнения:

• Приборная часть (патрубка)
• Приборная часть с прямым кожухом
• Приборная часть с угловым кожухом
• Кабельная часть с прямым или угловым кожухом

Также предусмотрены варианты положения поляризующих шпонок и шпоночных пазов на корпусах, что позволяет адаптировать разъем под различные условия эксплуатации.

Применение

Разъемы СНЦ23 используются в различных областях, включая:

• Электрические и электронные устройства
• Промышленное оборудование
• Автоматика и контрольные системы

Эти разъемы обеспечивают надежное соединение и высокую прочность контактов, что делает их идеальными для использования в условиях с повышенными требованиями к безопасности и надежности.
