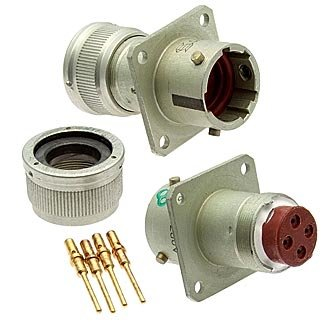

Соединитель СНЦ23‑4/14В‑1‑б‑В «ОТК» — это приборная цилиндрическая вилка серии СНЦ23, разработанная по отечественным техническим условиям и выпускаемая, в частности, под маркой «Элекон».

• Предназначена для коммутации цепей постоянного и переменного тока (до 3 МГц) при амплитудном напряжении до 700 В.

• Используется при внутреннем объемном монтаже в радиоэлектронной аппаратуре, в том числе в исполнениях с жесткими требованиями к климату и вибрации (всеклиматическое исполнение).

• Условный размер корпуса — 14 мм, количество контактов — 4 штуки (обычно диаметром 1,0 мм).

• Вилка СНЦ23‑4/14В‑1‑б‑В — приборная (блочная) без наружного кожуха, монтируется непосредственно на плату или в корпус прибора; «б» в обозначении обычно указывает на приборное (блочное) исполнение, без кожуха.

• Соединение с соответствующей розеткой (например, СНЦ23‑4/14Р‑1‑В) — байонетное, с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора, что исключает не‑штатное сопряжение.

• Рабочий ток на контакт — порядка 3 А, при этом допустимая максимальная токовая нагрузка на контакт составляет около 6 А (для контактов Ø 1,0 мм).

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм; максимальное рабочее напряжение (амплитудное) — до 700 В.

• Сочленяемость рассчитана на порядка 500 циклов свинчивания–развинчивания, а минимальная наработка — не менее 1000 часов.

• Обозначение «ОТК» в маркировке обычно указывает, что изделие прошло приёмку отделом технического контроля и соответствует заявленным техническим условиям по электрическим и механическим параметрам.

• Контакты могут иметь покрытие серебром или золотом, что обеспечивает стабильное сопротивление переходного контакта и устойчивость к окислению при длительном хранении и эксплуатации.
