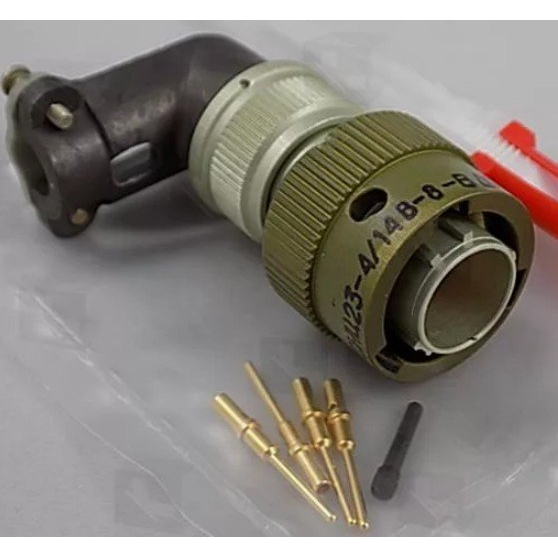

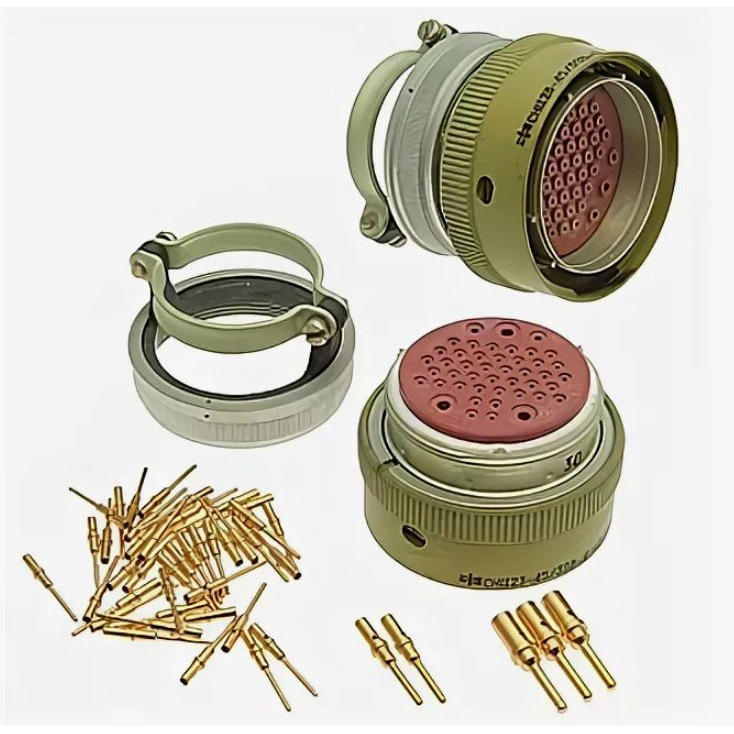

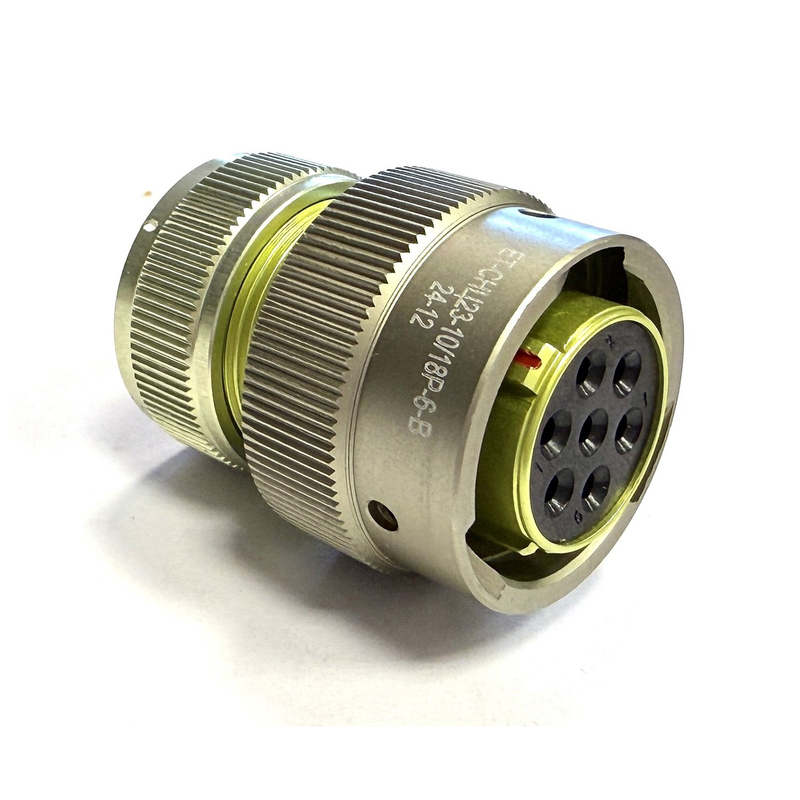

Соединители СНЦ23-43-36-Р-11-В представляют собой цилиндрические малогабаритные низкочастотные соединители, предназначенные для внутреннего монтажа с байонетным соединением. Эти соединители используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Они подходят для применения в радиоэлектронной аппаратуре как специального, так и общего назначения.

Структура и обозначение

Обозначение СНЦ23-43-36-Р-11-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя;

• 43 — количество контактов (в данном случае 43);

• 36 — условный размер корпуса;

• Р — вид корпуса (в данном случае это розетка );

• 11 — конструктивное исполнение, указывающее на кабельную часть;

• В — всеклиматическое исполнение.

Технические характеристики

1. Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.

2. Количество контактов : Возможные варианты от 3 до 61.

3. Рабочее напряжение : Максимум 700 В.

4. Максимальный ток на контакт : Зависит от диаметра контакта:

   • 1,0 мм — до 11 А,

   • 1,5 мм — до 20 А,

   • 2,0 мм — до 35 А.

5. Сопротивление контактов : Не более 0,004 Ом для диаметра 1,0 мм и не более 0,0016 Ом для диаметра 2,0 мм.

6. Материал контактов : Золото, что обеспечивает хорошую проводимость и защиту от коррозии.
