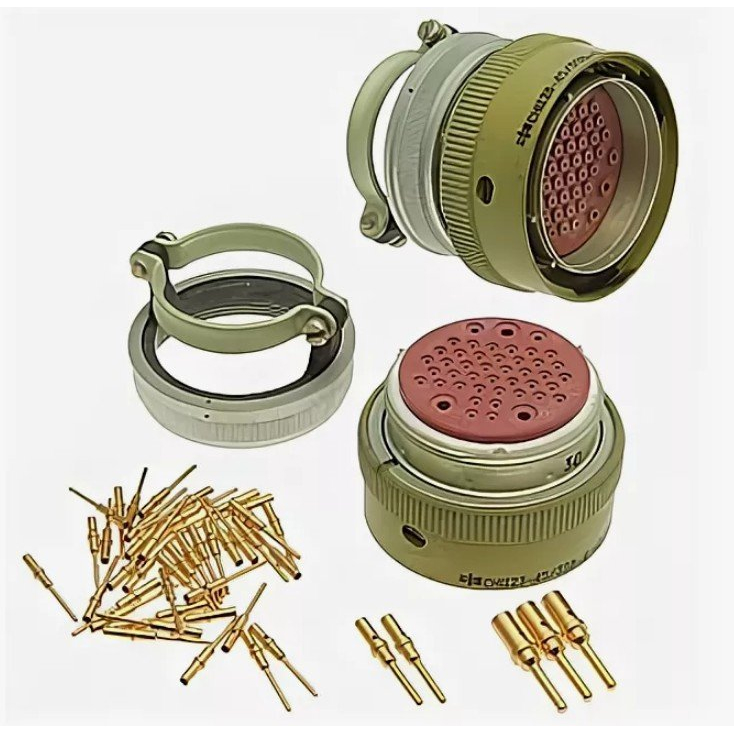

Соединитель СНЦ23-43/36Р-6-б-В представляет собой электрический соединитель, предназначенный для использования в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) с максимальным рабочим напряжением до 700 В. Он используется для внутреннего монтажа и соответствует техническим условиям ГЕО 364.241ТУ.

Основные характеристики

• Количество контактов : 43
• Условный диаметр корпуса : 36 мм
• Диаметр контактов :
  • 23 контакта диаметром 1 мм
  • 20 контактов диаметром 1,5 мм
• Покрытие контактов : золото
• Срок сохраняемости : до 15 лет
• Количество сочленений-расчленений : до 1000 раз
• Интервал рабочих температур : от -60°C до +200°C

Структура обозначения

Обозначение СНЦ23-43/36Р-6-б-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя (цилиндрический многопозиционный с локальной защитой контактов).
• 43 — количество контактов.
• 36 — размер корпуса.
• Р — указывает на то, что это розетка .
• 6 — конструктивное исполнение (кабельная часть с прямым кожухом).
• б — вариант положения поляризующих шпонок.

Применение

Соединитель СНЦ23-43/36Р-6-б-В предназначен для подключения различных электрических устройств и может использоваться в различных отраслях, включая промышленность и транспорт. Он обеспечивает надежное соединение и защиту от внешних воздействий благодаря своему конструктивному исполнению.Данный соединитель также совместим с вилка ми других серий, таких как СНЦ27, СНЦ28 и СНЦ29, что делает его универсальным решением для различных электрических систем.
