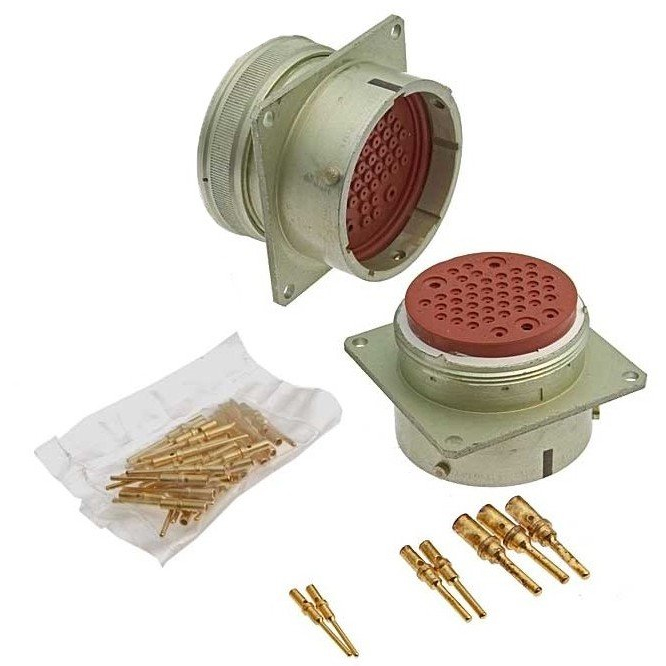

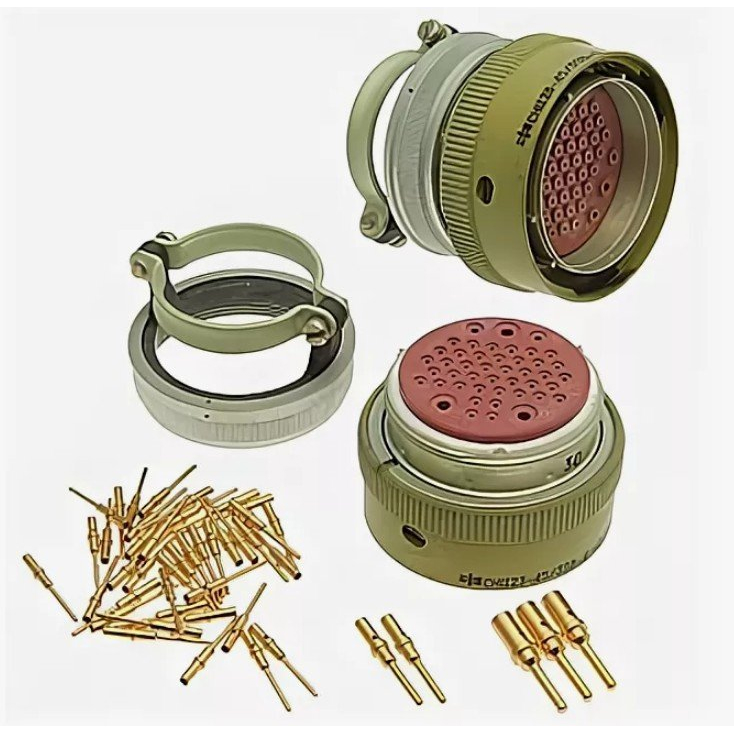

СНЦ23‑45/39Р‑6‑В («Элекон», приемка «5») — это цилиндрический низкочастотный электрический разъем‑розетка из серии СНЦ23, выпускаемый АО «Завод Элекон» по техническим условиям ГЕ0.364.241ТУ и предназначен для работы в разнообразных электрических цепях постоянного и переменного тока.

• Серия СНЦ23 — германско‑всковское, цилиндрическое исполнение с байонетным соединением и высокой вибропрочностью.

• 45/39 — 45 контактов, условный размер корпуса 39 (диаметр около 49 мм).

• Р — розетка (гнездо), 6‑В — кабельная часть с прямым кожухом, всеклиматическое исполнение.

Корпус выполнен из алюминиевого сплава с анодированием и зеленой окраской, изолятор — резина розового цвета, контакты — круглые, латунные, с золотым покрытием, извлекаемые.

• Максимальное рабочее напряжение до 700 В (амплитудное значение).

• Рабочий ток на контакт: до примерно 5 А для контактов ø1 мм, до 9 А для ø1,5 мм и до 14 А для ø2 мм; в ряде справочных описаний указывается диапазон рабочей нагрузки 3–9 А на контакт в зависимости от типа контакта.

• Сопротивление изоляции не менее 5000 МОм, сопротивление контактов порядка единиц миллиом (зависит от диаметра).

Разъем рассчитан на цепи постоянного и переменного тока (частота до 3 МГц у всей серии СНЦ23).

• Температурный диапазон: примерно от −60 до +155–200 °C (разные источники дают разброс в сторону верхнего предела, но в целом разъем всеклиматический).

• Климатическое исполнение «В» — всеклиматическое: допускает высокую влажность до 100% при +35 °C и широкий диапазон атмосферного давления.

• Ресурс: порядка 500 циклов сочленения–расчленения, минимальная наработка — около 1000 часов.

Разъем устойчив к вибрациям до 40 g, акустическим шумам до 170 дБ и ударным нагрузкам до 150 g (многократные) и 500 g (однократные, короткие импульсы).

• Монтаж электрический — обжим контактов на проводах, механический монтаж — «объемный» (кабельный случай с прямым кожухом).

• Форма контактов круглая, диаметры 1; 1,5; 2 мм; поляризация — пятишпоночная, ориентация — по пазу и размещению контактов.

• Разъем используется как кабельная часть в соединительных линиях, работающих в жестких климатических и вибрационных условиях, включая ВП‑ и ПЗ‑приемки («5»).
