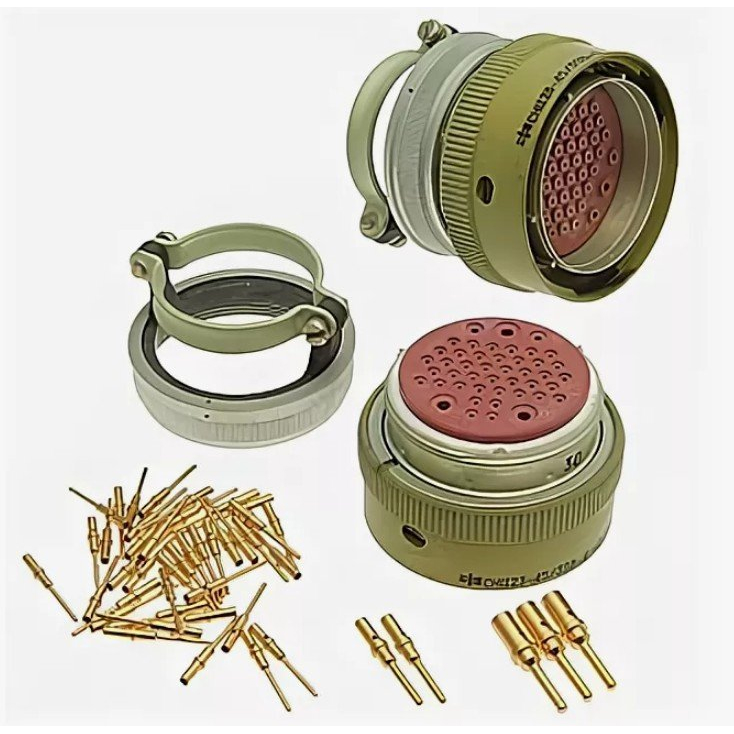

СНЦ23-45/39Р-6-В от завода Элекон (приемка «5»-ВП, ПЗ по нормам ГЕ0.364.241ТУ) представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии СНЦ23.

Electrical connectors

Это розетка с прямым кожухом (тип К-П), условным размером корпуса 39, содержащая 45 контактов-гнезд круглой формы: 40 шт. диаметром 1 мм, 2 шт. — 1,5 мм, 3 шт. — 2 мм. Материал контактов — латунь с золотым покрытием (Au), корпус из алюминиевого сплава с анодированием зеленого цвета, изолятор из розовой резины. Метод сочленения байонетный, монтаж электрический — обжимной, механический — объемный; контакты извлекаемые с использованием инструментов ИВИ (1,0; 1,5; 2,0 мм).

Габариты составляют 49×50 мм (диаметр 49 мм, высота 50 мм), поляризация пятишпоночная с нормальным положением изолятора.

Рабочее напряжение до 700 В, ток на контакт: 5 A (Ø1 мм), 9 A (Ø1,5 мм), 14 A (Ø2 мм). Сопротивление контактов: 4 мОм (Ø1 мм), 2,5 мОм (Ø1,5 мм), 1,6 мОм (Ø2 мм); сопротивление изоляции ≥5000 МОм.

Соединитель выдерживает вибрацию 1–5000 Гц (40 g), акустические шумы 170 дБ, удары до 500 g, ресурс 500 сочленений-расчленений, наработка ≥1000 ч. Температурный диапазон -60…+155 °C, всеклиматическое исполнение В (влажность 100% при +35 °C, давление до 1,33×10⁻¹⁰ Па), срок хранения до 25 лет.

Предназначен для цепей постоянного и переменного тока (до 3 МГц), взаимосочленяется с вилками СНЦ27, СНЦ28, СНЦ29, приборными СНЦ23, СНЦ132, ОНЦ-БГ-1 и переходниками ОНЦ-БГ-3. Аналоги: СН2М, НС2, СНЦ233, ZH23, MS3470, D38999, KPT06.
