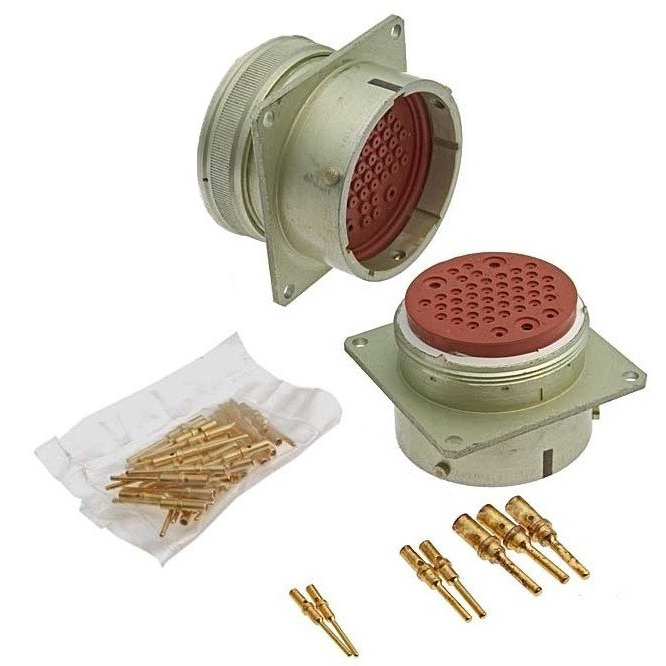

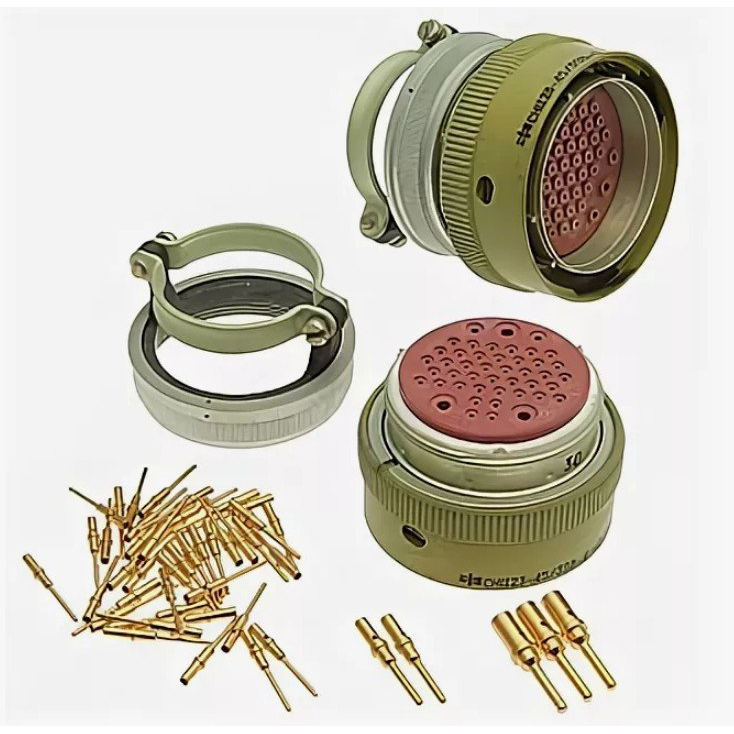

СНЦ23‑45/39В‑6‑а‑В «5» — это цилиндрический электрический разъём производителя Элекон , относящийся к широко применяемому ряду СНЦ23 для силовых и сигнальных цепей в промышленной и военной аппаратуре.

• СНЦ23 — типоряд цилиндрических соединителей Элекон с байонетным соединением.

• 45/39 означает:

  • 45 — количество контактов,

  • 39 — условный размер корпуса (диаметр и габариты).

• В в конце второй части — разъём выполненного в исполнении вилик (вилка, не розетка).

• 6‑а‑В — конструктивное исполнение :

  • 6 — вид корпуса/конструкция,

  • а — вариант исполнения (например, тип крепления, форма изолятора и т.п.),

  • В — вариант исполнения изолятора или покрытия.

По типовому описанию СНЦ23 с аналогичной структурой:

• Максимальное рабочее напряжение — до 700 В (амплитудное) , для постоянного и переменного тока.

• Ток на контакт:

  • рабочий — до 15 А ,

  • максимальный кратковременный — до 35 А.

• Сочленение — байонетное , обеспечивающее быстрый и надёжный зажим разъёма.

• Поляризация — многопозиционная (пятишпоночная) , защищает от неправильного включения.

• Контакты обычно выполняются с покрытием серебро или золото , что даёт хорошую стабильность сопротивления и коррозионную стойкость.

• Рабочий диапазон температур: примерно от −60 °C до +100…+200 °C , в зависимости от исполнения и покрытия.

• Количество циклов сочленения‑расчленения — не менее 500.

• Минимальная наработка — от нескольких тысяч до десятков тысяч часов , в зависимости от температурных режимов и нагрузки.

• Срок сохраняемости без потери параметров типово достигает до 15 лет при хранении и монтаже по требованиям завода‑изготовителя.
