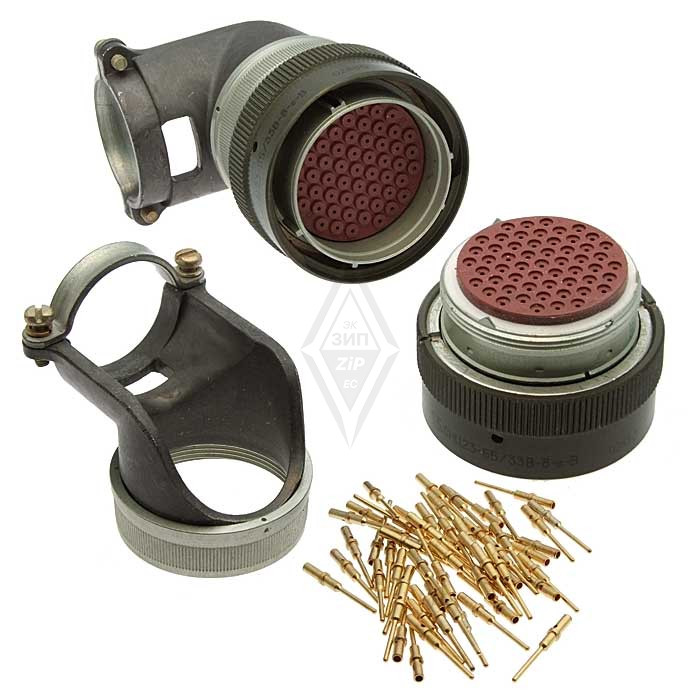

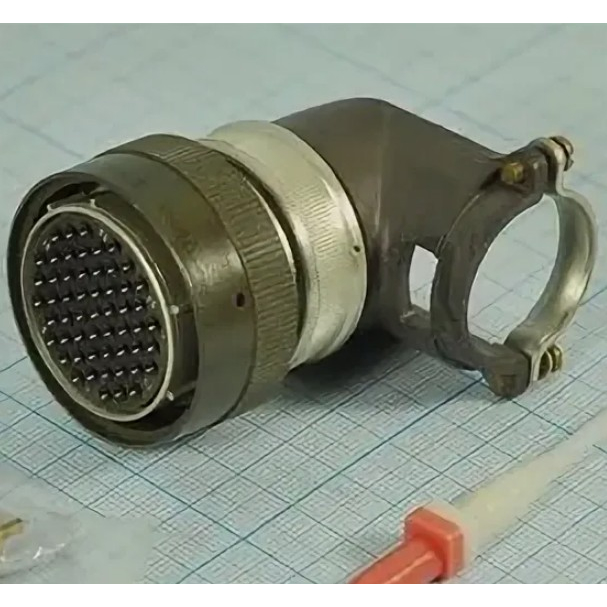

СНЦ23-55-33-Р-8-Б-В — это электрический соединитель, который относится к серии СНЦ23. Он представляет собой кабельную розетку с угловым кожухом и предназначен для использования в различных электрических цепях.

Основные характеристики

• Количество контактов : 55
• Условный диаметр корпуса : 33 мм
• Покрытие контактов : Золото, что обеспечивает хорошую проводимость и устойчивость к коррозии.
• Диаметр контактов : 1,0 мм, 1,5 мм и 2,0 мм (в зависимости от конфигурации).
• Максимальное рабочее напряжение : 700 В (для постоянного и переменного тока до 3 МГц).
• Срок службы : до 15 лет.
• Монтаж провода : Обжимной.
• Количество возможных соединений и разъединений : до 1000 раз.

Конструктивные особенности

Соединитель СНЦ23 состоит из двух частей: приборной и кабельной. Приборная часть может быть выполнена, с прямым или угловым кожухом, а также с обоймой под термоусаживающиеся трубки. Угловой кожух позволяет более гибко подходить к монтажу в ограниченных пространствах.

Поляризация и совместимость

вилки и розетки имеют пятишпоночную поляризацию корпуса, что предотвращает неправильное соединение. Они также обладают многопозиционной установкой изолятора в корпусе, что позволяет изменять положение контактов для удобства использования. Соединители СНЦ23 могут взаимосочленяться с другими вилка ми и переходниками серий СНЦ27, СНЦ28 и СНЦ29.Данный соединитель подходит для применения в различных отраслях, включая промышленность и электронику, благодаря своей надежности и устойчивости к внешним воздействиям.
