Соединители СНЦ23-55/33Р-8-Г-В используются в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Они предназначены для внутреннего монтажа во всеклиматическом исполнении и соответствуют техническим условиям ГЕ0.364.241ТУ.

Общая информация и характеристики :

• Соединители СНЦ23 имеют байонетное сочленение с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора.

• Количество контактов в соединителе: 55.

• Условный диаметр корпуса соединителя: 33.

• Контакты имеют золотое покрытие.

• Диаметр контактов: 1-1,5-2 мм (зависит от количества контактов).

• Срок сохраняемости: 15 лет.

• Монтаж провода: обжимной.

• Количество сочленений-расчленений: 1000.

Конструктивные особенности :

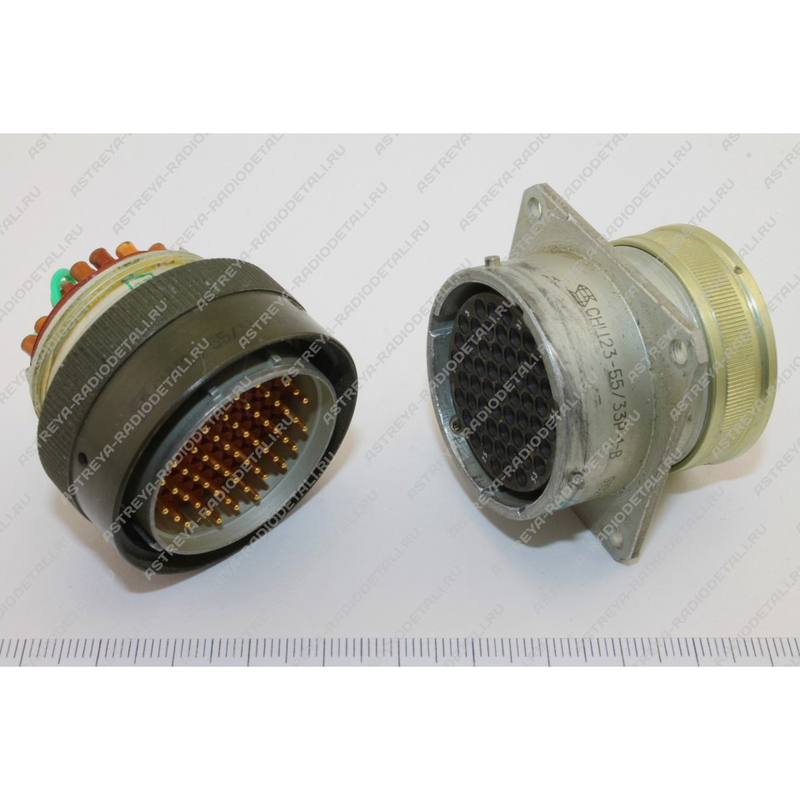

• Соединители состоят из двух частей: вилки и розетки.

• вилки и розетки могут быть приборными (блочными) или кабельными.

• Приборные части могут изготавливаться с контактами для печатного монтажа.

• Исполнения:, с прямым или угловым кожухом, с обоймой под термоусаживающиеся трубки.

• розетки СНЦ23 могут сочленяться с вилка ми серий СНЦ27, 28 и 29.

• вилки и розетки имеют многошпоночную поляризацию и многопозиционную установку изолятора в корпусе. Важно, чтобы поляризация вилки соответствовала поляризации розетки для сочленения.

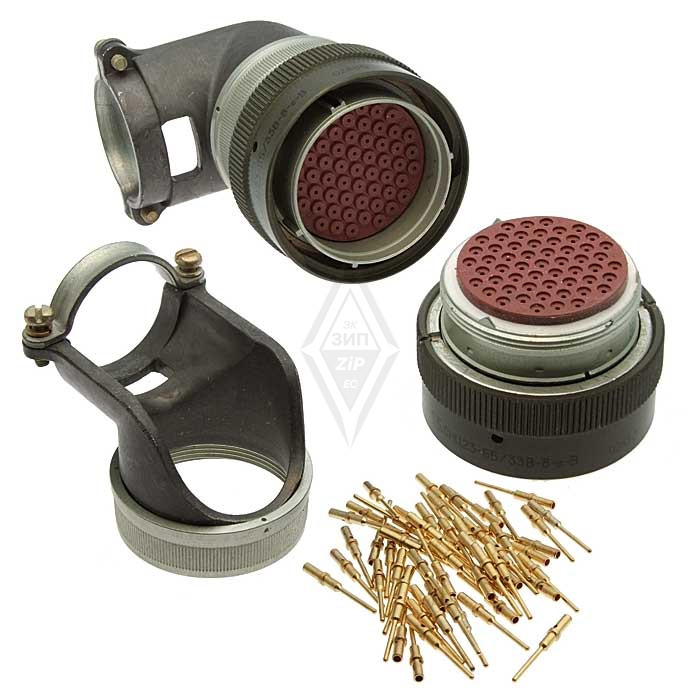

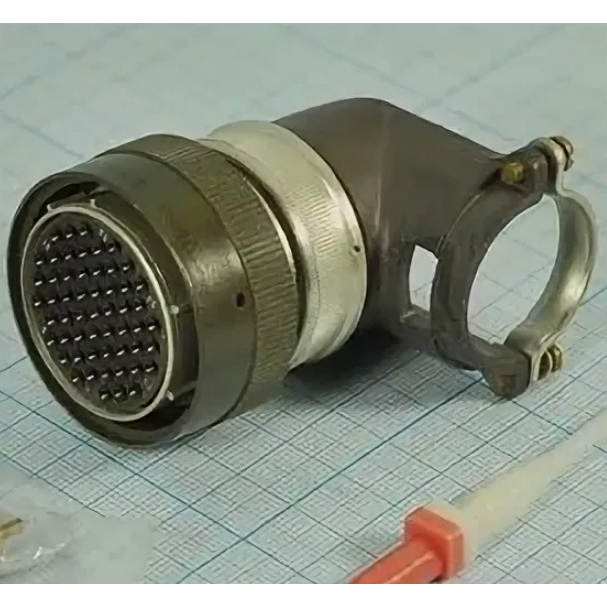

В частности, СНЦ23-55/33Р-8-Г-В представляет собой розеточный кабельный соединитель с угловым кожухом.
