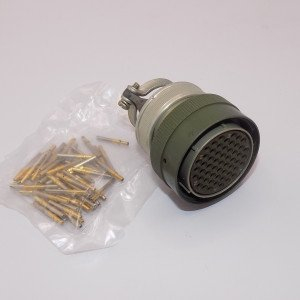

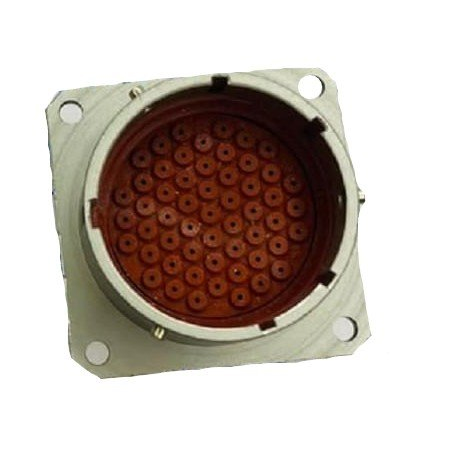

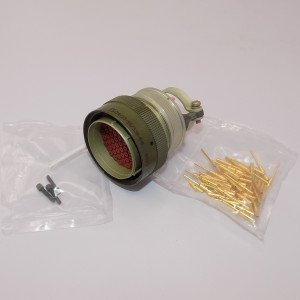

Соединители СНЦ23-55-33-В-6-Б-В представляют собой электрические соединительные устройства, предназначенные для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) с максимальным напряжением до 700 В. Эти соединители используются в радиоэлектронной аппаратуре как специального, так и общего назначения.

Конструкция и компоненты

Соединители СНЦ23 состоят из двух основных частей: вилки и розетки. Они могут быть выполнены в различных вариантах:

• Приборные (блочные) : могут быть или с прямым/угловым кожухом.

• Кабельные : также могут иметь различные исполнения, включая варианты и с обоймой под термоусаживаемые трубки.

розетки этой серии могут сочетаться с вилка ми других серий, таких как СНЦ27, СНЦ28 и СНЦ29, что обеспечивает гибкость в использовании.

Технические характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный.

• Климатическое исполнение : всеклиматическое по ГОСТ В 20.39.404-81.

• Количество контактов : может варьироваться от 3 до 61.

• Поляризация : многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : золото, что обеспечивает надежность соединения.

Маркировка

Расшифровка маркировки соединителей СНЦ23 выглядит следующим образом:

• СНЦ23 - тип соединителя;

• 55 - количество контактов;

• 33 - условный размер корпуса;

• В - вид корпуса (В вилка, Р розетка );
