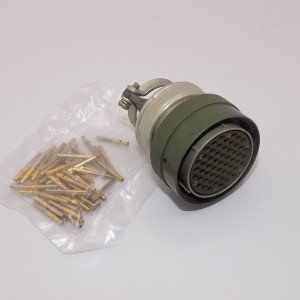

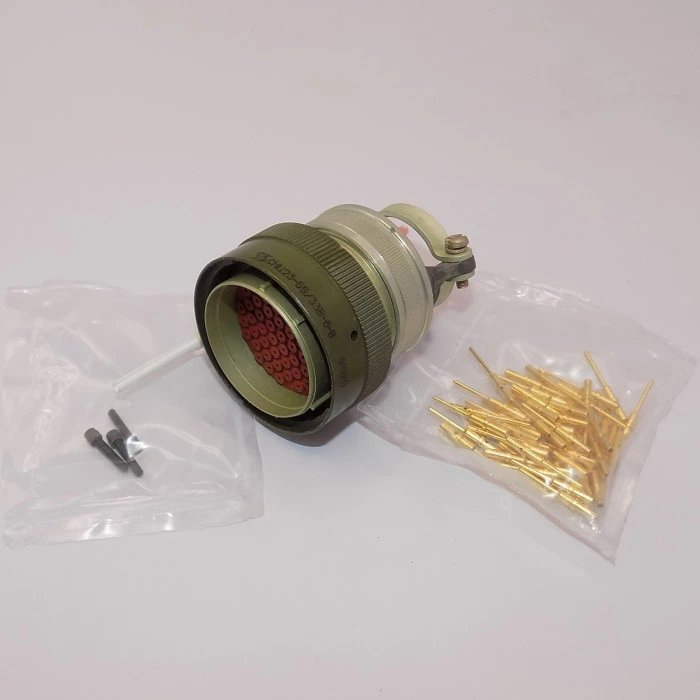

Соединители СНЦ23-55/33Р-6-В используются в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Они применяются для внутреннего монтажа во всеклиматическом исполнении и соответствуют техническим условиям ГЕ0.364.241ТУ.

Общая информация:

• Соединители СНЦ23 состоят из двух частей: вилки и розетки.

• Вилки и розетки могут быть приборными (блочными) или кабельными.

• Приборная и кабельная части могут изготавливаться с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.

• Сочленение соединителей — байонетное.

• Контакты покрыты золотом.

• Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, 28 и 29.

• Вилки и розетки имеют многошпоночную поляризацию и многопозиционную установку изолятора в корпусе.

Дополнительные характеристики:

• Рабочий ток на контакт: до 1.5 А (для контактов малого диаметра, типичных для высокоплотных соединителей).

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях).

• Рабочая температура: от -60°C до +100°C.

• Механическая износостойкость: не менее 500 циклов сочленений-расчленений.

• Виброустойчивость: до 20g (200 м/с²).

• Устойчивость к механическим ударам: до 100g (1000 м/с²).

• Относительная влажность воздуха: до 98% при температуре +35°C.

• Атмосферное пониженное давление: до 1 мм рт. ст.

Области применения:

• Авиационная и космическая техника: для систем управления, авионики, бортового оборудования, где требуется высокая надежность и устойчивость к внешним факторам.

• Радиоэлектронная аппаратура специального назначения: в военной технике, средствах связи, радиолокационных станциях, системах наведения и контроля.

• Промышленная автоматика и приборостроение: в высокоточном измерительном оборудовании, системах управления технологическими процессами, контрольно-измерительных приборах, работающих в сложных условиях.

• Морская и железнодорожная техника: для оборудования, эксплуатируемого в условиях повышенной влажности, вибрации и перепадов температур.

• Общепромышленное оборудование: где необходимы надежные и долговечные электрические соединения, устойчивые к механическим нагрузкам и агрессивным средам.

Расшифровка маркировки СНЦ23-55/33Р-6-В:

• СНЦ23 — цилиндрический многопозиционный соединитель с локальной защитой контактов, номер разработки 23.

• 55 — количество контактов (доступны варианты 3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61).

• 33 — условный размер корпуса (доступны варианты 14, 18, 22, 24, 27, 30, 33, 36, 39).

• Р — розетка.

• 6 — кабельная часть с прямым кожухом (другие варианты: 1 - приборная часть, 2 - приборная часть с прямым кожухом, 4 - приборная часть с угловым кожухом, 8 - кабельная часть с угловым кожухом, 11 - кабельная часть, 12 - приборная часть с обоймой под термоусаживаемые трубки).

• В — всеклиматическое исполнение.
