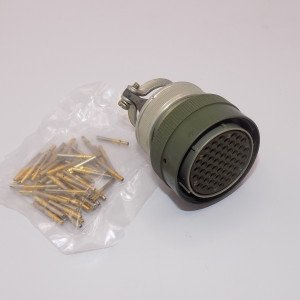

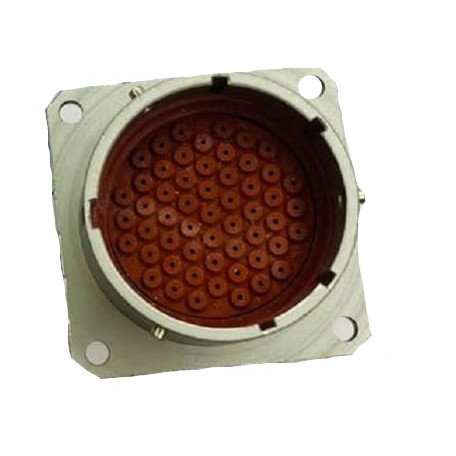

Соединители СНЦ23-55-33-В-1-А-В представляют собой цилиндрические многопозиционные соединители, предназначенные для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном рабочем напряжении до 700 В. Эти соединители используются в радиоэлектронной аппаратуре и могут применяться как для внутреннего монтажа, так и во всеклиматическом исполнении.

Структура и обозначение

Обозначение СНЦ23-55-33-В-1-А-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя, где "23" указывает на номер разработки.

• 55 — количество контактов (в данном случае 55).

• 33 — условный размер корпуса.

• В — вид корпуса вилка.

• 1 — конструктивное исполнение (приборная часть).

• А — угловое положение изолятора в корпусе.

• В — всеклиматическое исполнение.

Технические характеристики

Соединители СНЦ23 обладают следующими техническими параметрами:

• Максимальное рабочее напряжение: 700 В.

• Ток на контакт: до 15 А.

• Интервал рабочих температур: от -60 до +200 °C.

• Количество сочленений и расщеплений: до 500 раз.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

• Сопротивление изоляции: не менее 5000 МОм.

Конструкция и монтаж

Соединители состоят из двух частей: вилки и розетки. Они могут быть как приборными (блочными), так и кабельными. В зависимости от применения, конструкция может включать различные варианты кожухов (прямые, угловые) или обоймы под термоусаживаемые трубки.

Покры
