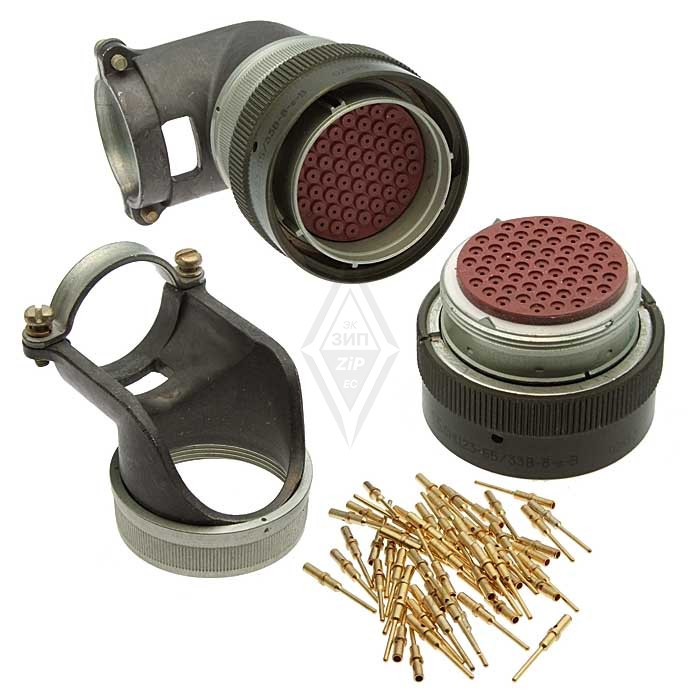

Соединители СНЦ23-55/33-Р-8-Г-В являются частью серии цилиндрических многопозиционных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Эти соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Основные характеристики:

• Тип соединителя : Цилиндрический, многопозиционный.

• Количество контактов : 55.

• Условный размер корпуса : 33.

• Вид корпуса : Р — розетка.

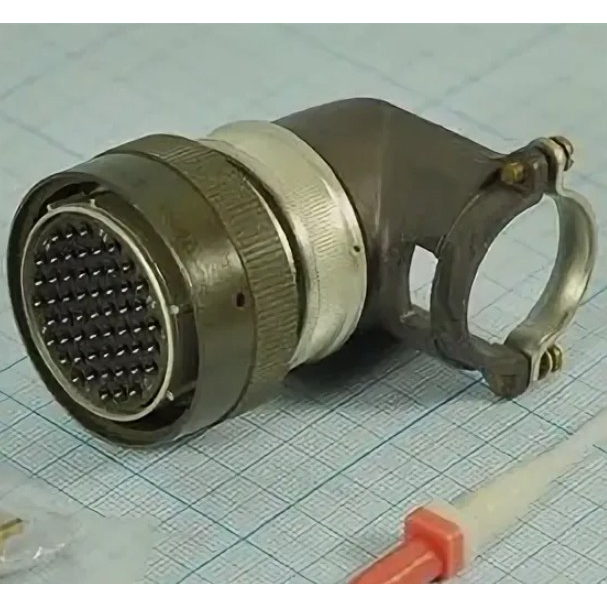

• Конструктивное исполнение : 8 — кабельная часть с угловым кожухом.

• Вариант углового положения поляризующих шпонок : Г.

• Вид покрытия контактов : Золото (хотя в некоторых источниках упоминается серебро, но для СНЦ23 обычно используется золото).

Технические параметры:

• Максимальное рабочее напряжение : До 700 В.

• Ток на контакт : В зависимости от диаметра контакта, но обычно до 15 А для контактов диаметром 1,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Условия эксплуатации:

• Диапазон частот : От 1 Гц до 5000 Гц.

• Ускорение : До 400 м/с?.

• Механический удар одиночного действия : До 5000 м/с?.

Соединители СНЦ23 имеют байонетное сочленение и многошп
