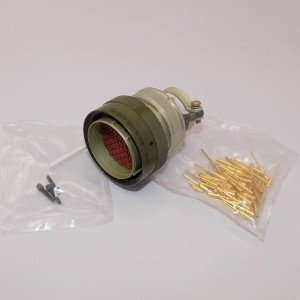

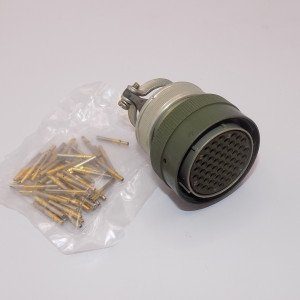

Соединители СНЦ23-55/33-Р-6-В представляют собой цилиндрические низкочастотные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Они используются в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : Цилиндрический, малогабаритный, низкочастотный.

• Количество контактов : 55.

• Условный размер корпуса : 33.

• Вид корпуса : розетка (обозначение "Р").

• Исполнение : Кабельная часть с прямым кожухом (обозначение "6").

• Климатическое исполнение : Всеклиматическое (обозначение "В") по стандарту ГОСТ В 20.39.404-81.

Конструкция

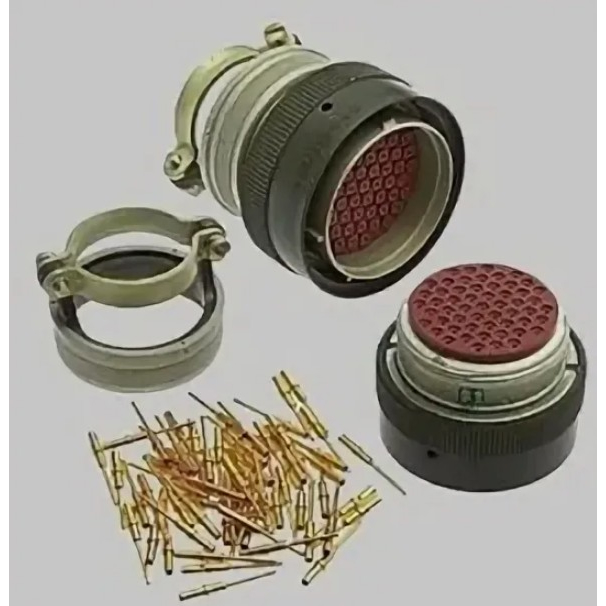

Соединители СНЦ23 состоят из двух частей: вилки и розетки. вилки и розетки могут быть как приборными, так и кабельными. Конструкция позволяет их изготовление или с различными типами кожухов (прямым или угловым), а также с обоймой под термоусаживаемые трубки.

Технические параметры

• Покрытие контактов : Золото, что обеспечивает хорошую проводимость и защиту от коррозии.

• Способ монтажа : Обжимка.

• Рабочие температуры : От -60 °C до +200 °C.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Гарантийный срок хранения : Не менее 25 лет со дня изготовления.

Применение

Соединители СНЦ23 широко применяются для соединения и разъединения электрических цепей в различных устройствах, включая радиоэлектронную аппаратуру. Их конструкция с байонетным соединением и многош
