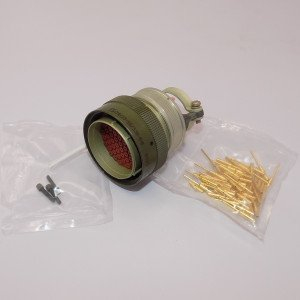

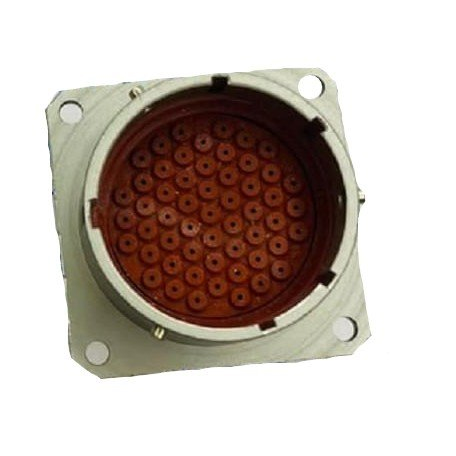

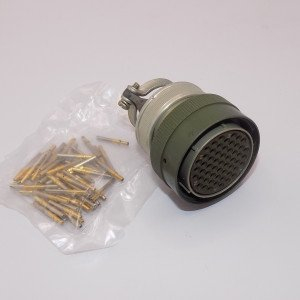

Соединители СНЦ23-55/33-В-6-Б-В являются частью серии цилиндрических многопозиционных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Эти соединители имеют всеклиматическое исполнение и используются для внутреннего монтажа.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 55.

• Условный размер корпуса : 33.

• Вид корпуса : Кабельная часть с прямым кожухом (указано как "6" в маркировке).

• Поляризация : Многошпоночная, с многопозиционной установкой изолятора.

• Сочленение : Байонетное.

• Покрытие контактов : Золото или серебро (в зависимости от исполнения).

• Способ монтажа : Обжимка.

• Рабочий ток на контакт : В зависимости от диаметра контакта (1 мм, 1,5 мм или 2 мм) может варьироваться от 3,6 А до 15 А.

• Максимальное рабочее напряжение : До 400 В для модели с 55 контактами.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Минимальный срок сохраняемости : 15 лет.

Исполнение и применение:

Соединители СНЦ23 выпускаются в различных вариантах, включая приборные и кабельные части,, с прямым или угловым кожухом, или с обоймой под термоусаживающиеся трубки. Они широко используются в радиоэлектронной аппаратуре для соединения и разъединения электрических цепе
