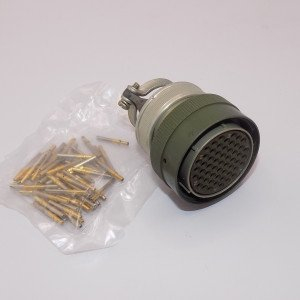

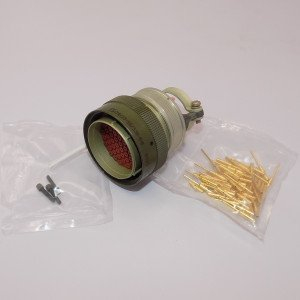

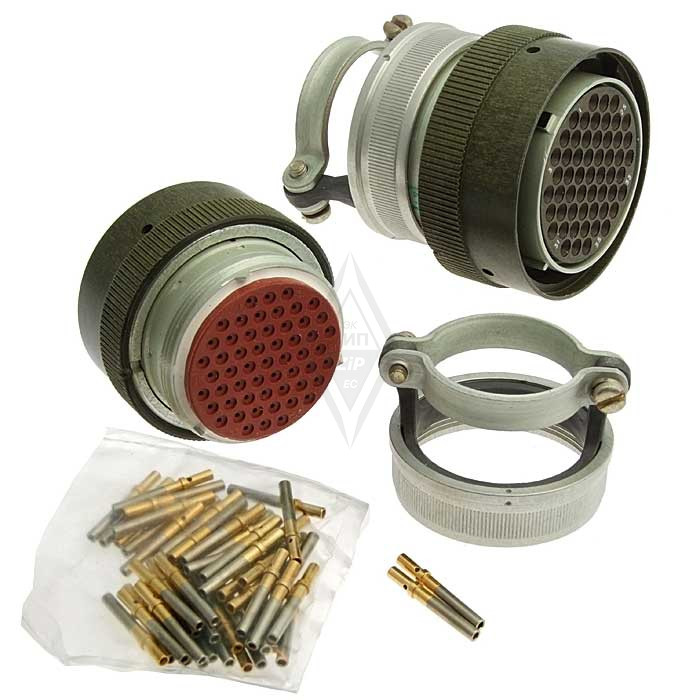

СНЦ23-55/33Р-6-б-В — это электрический соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Он используется в различных областях, включая радиоэлектронную аппаратуру специального и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, многопозиционный с локальной защитой контактов.
• Количество контактов : 55.
• Условный размер корпуса : 33.
• Конструктивное исполнение : кабельная розетка с прямым кожухом.
• Покрытие контактов : золото.

Конструкция и исполнение

Соединители СНЦ23 состоят из двух частей: вилки и розетки. Они могут быть как приборными (блочными), так и кабельными. Конструктивно возможны различные исполнения:

• .
• С прямым кожухом.
• С угловым кожухом.
• С обоймой под термоусаживаемые трубки.

розетки СНЦ23 могут соединяться с вилка ми серий СНЦ27, СНЦ28 и СНЦ29. Эти соединители имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что обеспечивает надежное соединение.

Условия эксплуатации

СНЦ23-55/33Р-6-б-В разработан для работы в различных климатических условиях. Он выдерживает температуры от -60 °C до +155 °C и может работать при высокой влажности. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Долговечность

Соединитель имеет минимальную наработку 1000 часов и может выдерживать до 500 циклов соединения и разъединения. Гарантийный срок хранения составляет не менее 25 лет с момента изготовления.Таким образом, СНЦ23-55/33Р-6-б-В представляет собой надежный и универсальный инструмент для подключения электрических цепей в различных условиях эксплуатации.
