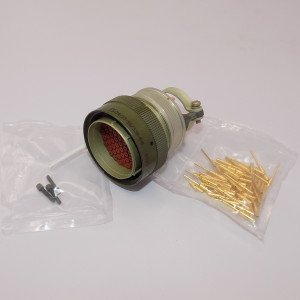

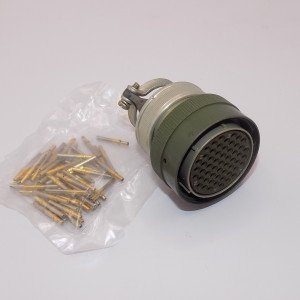

Соединитель СНЦ23-55/33Р-6-В представляет собой электрический соединитель, который широко используется в различных электро-, радио- и контрольно-измерительных приборах. Он предназначен для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при напряжении до 700 В.

Технические характеристики

• Тип соединителя : Цилиндрический многопозиционный с локальной защитой контактов.
• Количество контактов : 55.
• Условный размер корпуса : 33.
• Конструктивное исполнение : вилка (В) или розетка (Р), с возможностью изготовления, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки.
• Покрытие контактов : Золото, что обеспечивает хорошую проводимость и защиту от коррозии.
• Поляризация : Многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе, что предотвращает неправильное соединение.

Применение

Соединители СНЦ23-55/33Р-6-В используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения. Они могут быть как приборными, так и кабельными. розетки СНЦ23 могут сочленяться с вилка ми других серий (СНЦ27, СНЦ28, СНЦ29).

Условия эксплуатации

Соединители предназначены для работы в различных климатических условиях и имеют следующие эксплуатационные характеристики:

• Сопротивление изоляции : не менее 5000 МОм.
• Количество сочленений : до 500 раз.
• Минимальная наработка : 1000 часов в нормальных условиях эксплуатации.

Эти соединители обеспечивают надежную работу в условиях механических воздействий, таких как ускорение до 400 м/с? и механические удары. Они также обладают длительным сроком хранения — не менее 15 лет.СНЦ23-55/33Р-6-В является надежным выбором для применения в высокотехнологичных устройствах, требующих качественного соединения электрических цепей.
