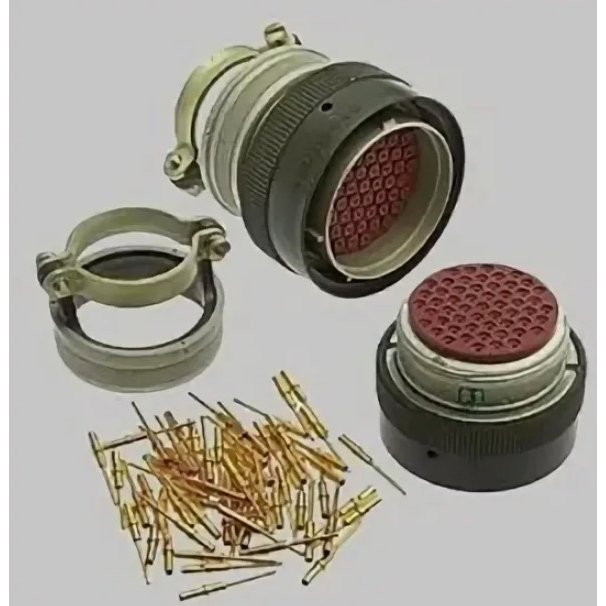

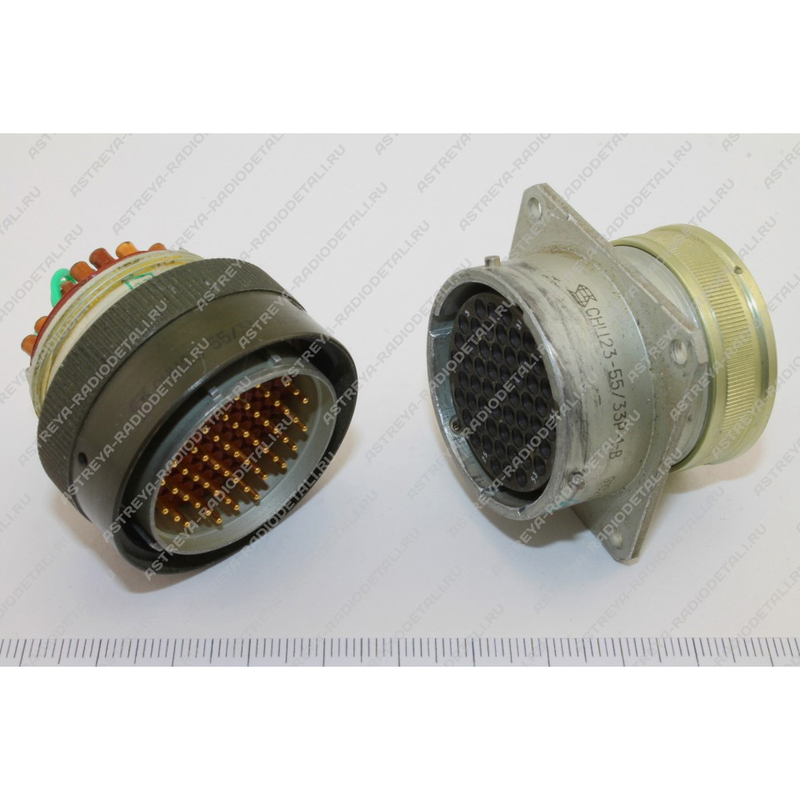

Соединитель СНЦ23-55/33В-13-г-В представляет собой цилиндрический многопозиционный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он может использоваться при максимальном амплитудном значении напряжения до 700 В.

Технические характеристики

• Количество контактов : 55
• Диаметр контактов : 1 мм
• Максимальный ток на одиночный контакт : 11 А
• Сопротивление контактов : не более 4 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Рабочая температура : от -60° С до +100° С (в зависимости от материала покрытия)
• Минимальный срок сохраняемости : 15 лет
• Количество сочленений-расчленений : 500

Условия эксплуатации

Соединитель СНЦ23-55/33В-13-г-В устойчив к воздействию различных климатических факторов:

• Температура окружающего воздуха : от -60° С до +155° С для золота и от -60° С до +100° С для серебра.
• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с амплитудой ускорения до 400 м/с?.
• Механические удары : одиночные и многократные действия с ускорением до 5000 м/с? и 1500 м/с? соответственно.

Конструкция

Соединитель имеет байонетное соединение и может быть выполнен в различных конструктивных исполнениях, включая приборные и кабельные части. Контакты могут быть выполнены для объемного монтажа или для печатного монтажа. Покрытие контактов обычно изготавливается из золота, что обеспечивает надежность соединения и устойчивость к коррозии.Данный тип соединителей часто используется в различных областях, включая военную технику, авиацию и другие сферы, где требуется высокая надежность и устойчивость к неблагоприятным условиям эксплуатации.
