СНЦ23-55/33В-6-А-В — это тип соединителя, который широко используется в электрических и радиоэлектронных устройствах. Он предназначен для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В.

Технические характеристики

• Рабочее напряжение: до 700 В
• Ток на контакт: до 15 А
• Температурный диапазон: от -60 до +200 °C
• Количество циклов соединения/разъединения: 500
• Минимальная наработка: 1000 часов
• Срок хранения: не менее 25 лет

Структура обозначения

Обозначение СНЦ23-55/33В-6-А-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя.
• 55 — количество контактов.
• 33 — условный размер корпуса.
• В — вид корпуса (вилка или розетка ).
• 6 — конструктивное исполнение (например, наличие кожуха).
• А — угловое положение изолятора в корпусе.
• В — всеклиматическое исполнение.

Конструкция

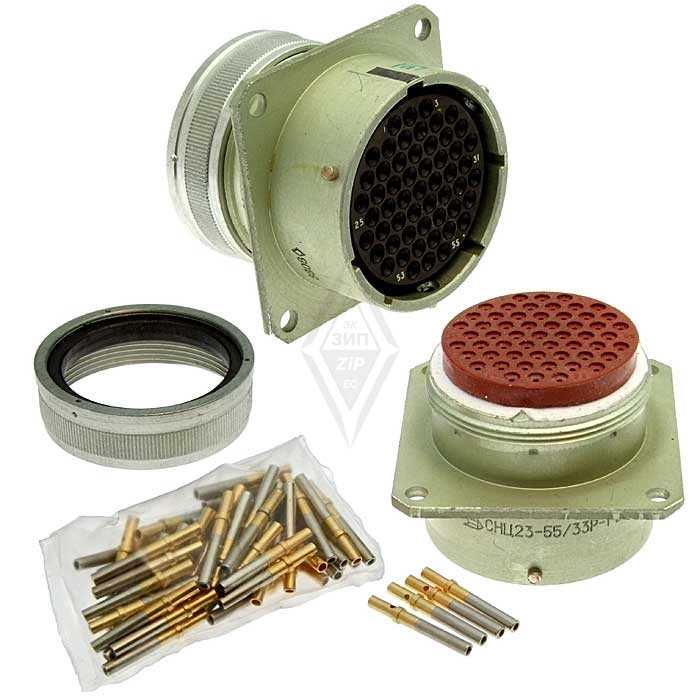

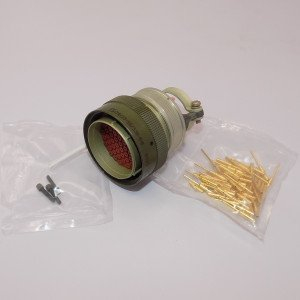

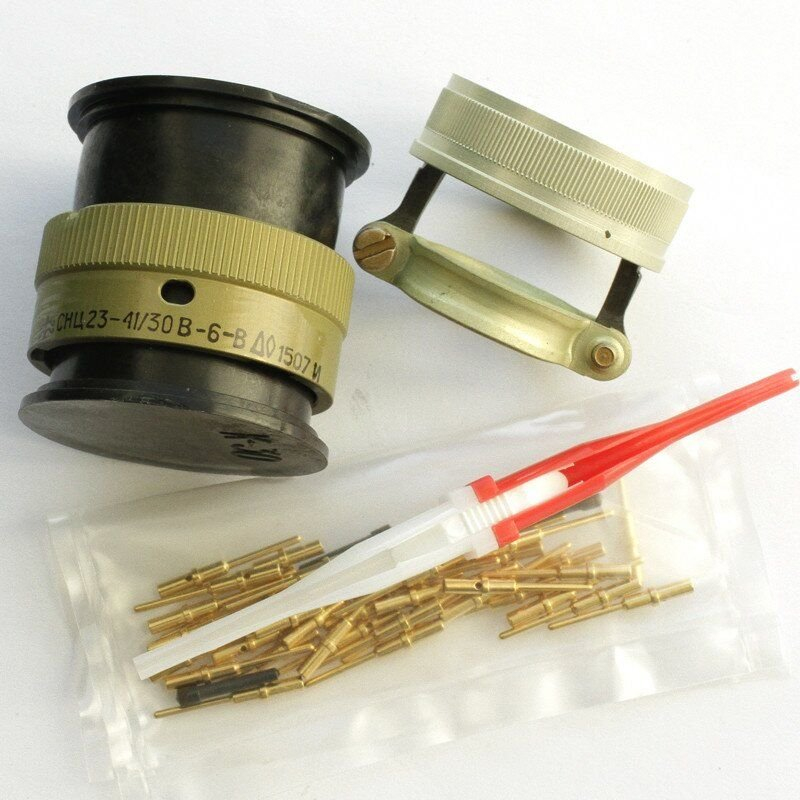

Соединитель состоит из двух частей: вилки и розетки. Эти компоненты могут быть как приборными, так и кабельными. Они имеют байонетное соединение, что обеспечивает надежное механическое соединение. Поляризация корпуса выполнена с помощью пяти шпонок, а изолятор может устанавливаться в нескольких позициях.

Применение

СНЦ23-55/33В-6-А-В используется в различных электро-, радио- и контрольно-измерительных приборах, где требуется надежное соединение. Эти соединители находят применение в автоматических системах, где важна высокая степень надежности и долговечности.
