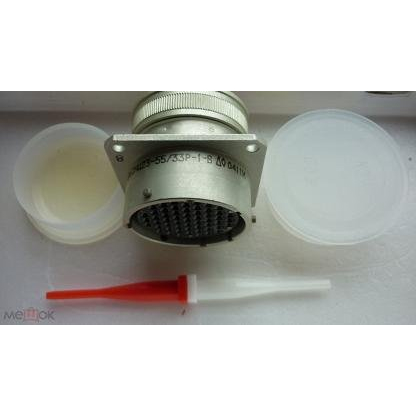

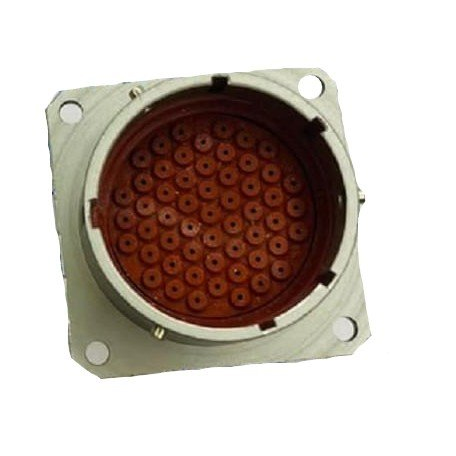

СНЦ23‑55/33В‑1‑В «Элекон» — это вилка низкочастотного цилиндрического соединителя серии СНЦ23, предназначенная для внутреннего монтажа в электрических цепях постоянного и переменного тока.

Назначение и область применения

Соединитель используется для коммутации сигнальных и силовых цепей в аппаратуре всеклиматического исполнения, например, в радиоэлектронной, измерительной и промышленной технике. Применяется для внутреннего объемного монтажа, допускает соединение/разъединение вручную при помощи байонетного замка.

Основные электрические параметры

• Количество контактов: 55.

• Диаметр штыревых контактов: 1 мм.

• Максимальное рабочее напряжение: до 700 В.

• Номинальный ток на один штыревой контакт Ø 1,0 мм — до примерно 11 А (для контактов Ø 1,5 мм — до ~20 А).

Конструкция и исполнение

• Тип: вилка блочная (приборная часть без кожуха) цилиндрического соединителя СНЦ23.

• Исполнение: всеклиматическое (буква «В»), что позволяет применять изделие в широком диапазоне температур и влажности.

• Механическое сочленение — байонетный замок, обеспечивающий быстрое и надежное соединение/разъединение с соответствующей розеткой СНЦ23.

Особенности серии СНЦ23

Серия СНЦ23 выпускается для работы на частотах до 3 МГц, это низкочастотные малогабаритные соединители с контактами, как правило, с золотым или родиевым покрытием для обеспечения надежного электрического контакта и стойкости к коррозии. Такие соединители широко применяются в модульных конструкциях, где требуется компактная и надежная межмодульная коммутация.
