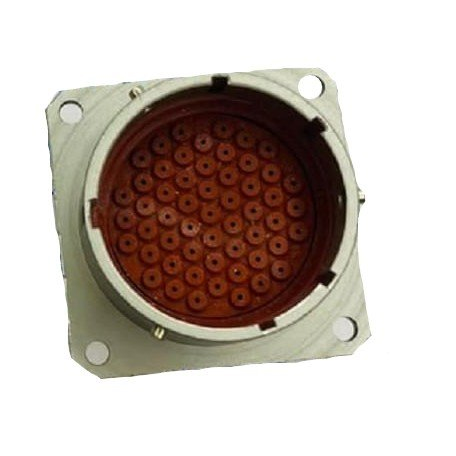

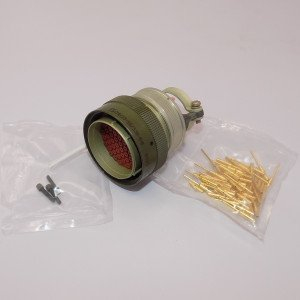

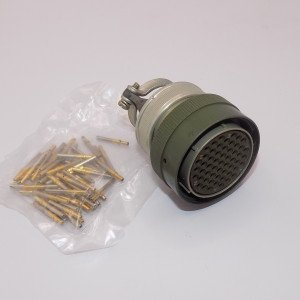

Соединитель СНЦ23-55/33В-1-В представляет собой цилиндрический низкочастотный малогабаритный разъем, предназначенный для внутреннего монтажа с байонетным соединением. Он используется в электрических цепях как постоянного, так и переменного тока (до 3 МГц) при напряжении до 700 В.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный.
• Количество контактов : 55.
• Условный размер корпуса : 33.
• Вид корпуса : вилка (обозначение "В").
• Конструктивное исполнение : приборная часть.

Технические параметры

• Рабочее напряжение : до 700 В (амплитудное значение).
• Максимальный ток на одиночный контакт :
  • для контакта диаметром 1,0 мм — 11 А,
  • для контакта диаметром 1,5 мм — 20 А,
  • для контакта диаметром 2,0 мм — 35 А.
• Сопротивление изоляции : не менее 5000 МОм.
• Гарантийная наработка :
  • в нормальных условиях — 1000 часов,
  • в облегчённом режиме — до 100000 часов.

Применение

Соединители СНЦ23-55/33В-1-В предназначены для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Они могут использоваться как в приборных, так и в кабельных вариантах.

Дополнительные особенности

• Поляризация корпуса : многош Оночная поляризация и многопозиционная установка изолятора.
• Покрытие контактов : золото, что обеспечивает хорошую проводимость и устойчивость к коррозии.
• Способ монтажа : обжимка.

Соединители СНЦ23 имеют длительный срок хранения — не менее 25 лет со дня изготовления, что делает их надежным выбором для использования в различных электрических системах.
