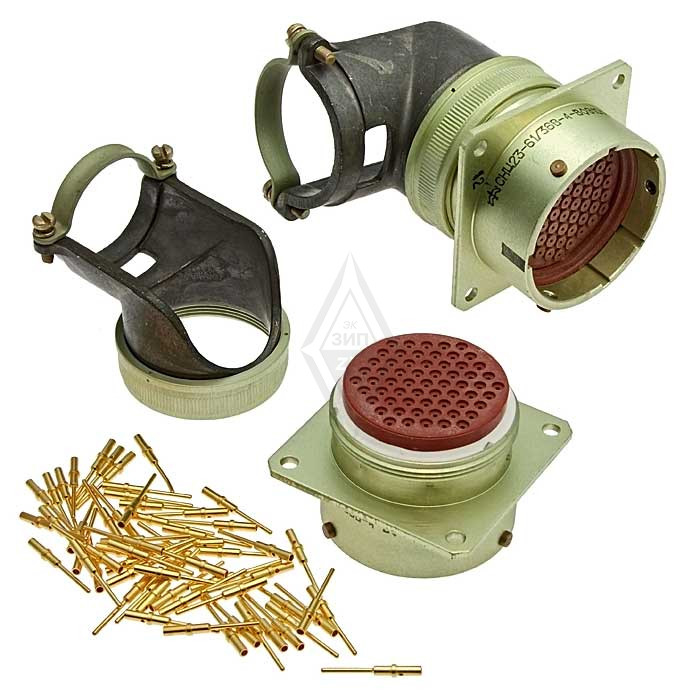

Соединитель СНЦ23-61/36В-6-В является высококачественным электрическим разъемом, предназначенным для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Он используется в различных областях, включая радиоэлектронную аппаратуру, и подходит для внутреннего монтажа в условиях всеклиматического исполнения.

Основные характеристики

• Структура : Соединитель состоит из двух частей — вилки и розетки. Они могут быть как приборными, так и кабельными. Конструктивно возможны варианты, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки.
• Количество контактов : 61 контакт.
• Размер корпуса : Условный размер корпуса составляет 36.
• Максимальный ток : На одиночный контакт — до 15 А.
• Рабочая температура : От -60 до +200 °C.
• Срок службы : Минимальная наработка составляет 1000 часов, а срок сохраняемости — до 25 лет.

Поляризация и сочленение

Соединители имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора. Это обеспечивает надежное соединение и предотвращает неправильное подключение. Сочленение осуществляется по байонетному принципу, что позволяет легко и быстро соединять и разъединять элементы.

Применение

СНЦ23-61/36В-6-В широко используется в различных электрических системах, обеспечивая надежность и безопасность соединений. Он подходит для применения в условиях, требующих высокой устойчивости к внешним воздействиям, что делает его идеальным выбором для промышленных и специализированных установок.
