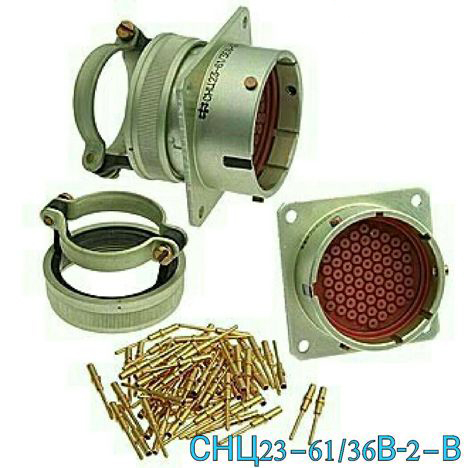

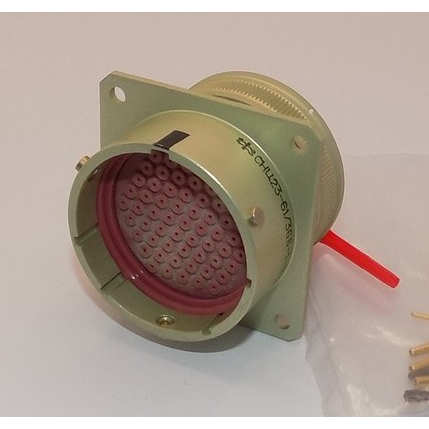

Соединители СНЦ23-61-36-В-8-А-В являются цилиндрическими, низкочастотными и малогабаритными устройствами, предназначенными для внутреннего монтажа. Они используются для соединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения.

Технические характеристики :

• Максимальное рабочее напряжение : 700 В

• Ток на контакт : до 15 А

• Сопротивление изоляции : не менее 5000 МОм

• Температурный диапазон : от -60°С до +155°С

• Количество разъемов : до 500 циклов

• Минимальная наработка : 1000 часов

• Срок хранения : до 15 лет

Структура обозначения :

Обозначение СНЦ23-61/36В-8-А-В расшифровывается следующим образом:

• СНЦ23 : тип соединителя

• 61 : количество контактов

• 36 : условный размер корпуса

• В : вид корпуса вилка

• 8 : конструктивное исполнение (кабельный вариант)

Соединители имеют байонетное сочленение с многошпоночной поляризацией корпуса и многопозиционной установкой изолятора. Это обеспечивает надежное соединение и предотвращает неправильное подключение.

Покрытие контактов выполнено из золота, что обеспечивает хорошую проводимость и устойчивость к коррозии. Соединители могут использоваться в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц.

Данные соединители находят применение в различных областях, включая автоматические системы, где требуется высокая надежность и долговечность.
