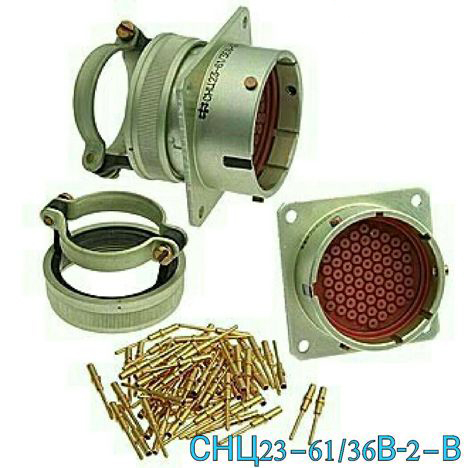

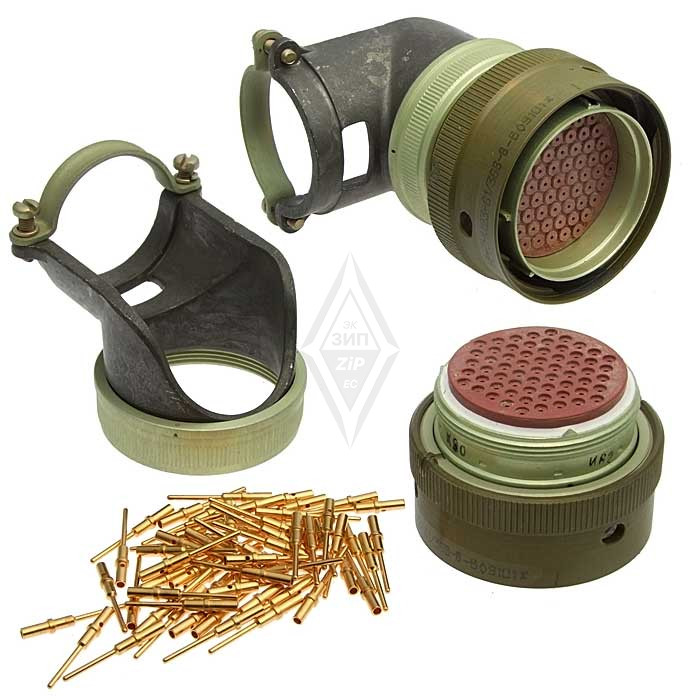

Соединитель СНЦ23-61-36-Р-8-В представляет собой электрический соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Он может функционировать при напряжении до 700 В и частоте до 3 МГц. Этот соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Технические характеристики

• Количество контактов : 61
• Условный диаметр корпуса : 36 мм
• Максимальное рабочее напряжение : 700 В
• Сопротивление изоляции : не менее 5000 МОм
• Количество разъемов : 500
• Минимальная наработка : 1000 часов
• Срок сохраняемости : 15 лет

Условия эксплуатации

Соединители СНЦ23 могут работать в различных механических и климатических условиях:

• Температурный диапазон :
  • Максимальная температура: +155 °C
  • Минимальная температура: -60 °C
• Механические факторы :
  • Диапазон частот: от 1 до 5000 Гц
  • Ускорение: до 400 м/с? (g)
  • Ударные нагрузки: до 5000 м/с? (g)

Конструктивные особенности

Соединители имеют многошпоночную поляризацию и многопозиционную установку изолятора, что предотвращает неправильное соединение. Они могут быть изготовлены с различными типами кожухов (прямыми или угловыми) и с обоймой под термоусаживающиеся трубки.Эти соединители находят применение в различных областях, включая промышленные и научные установки, где требуется надежное соединение в условиях повышенных требований к электрической безопасности и долговечности.
