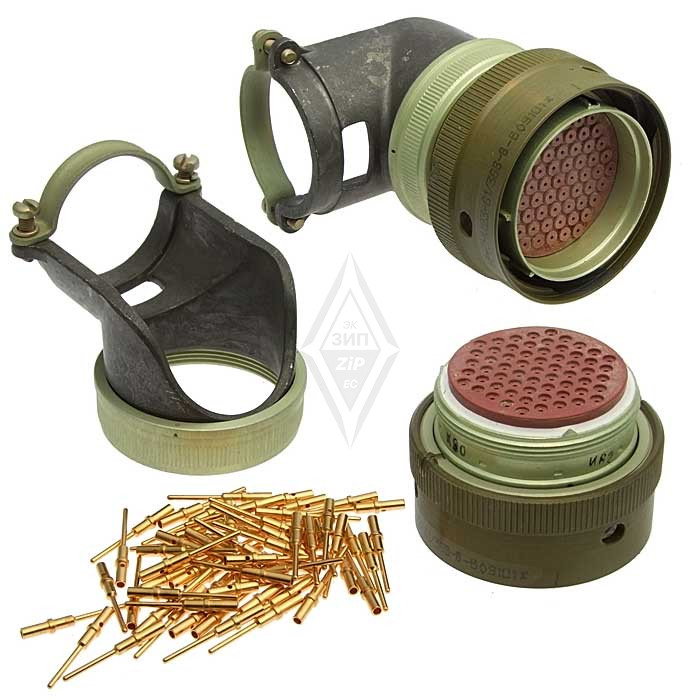

Соединители СНЦ23-61/36Р-8-В-В представляют собой цилиндрические, низкочастотные, малогабаритные электрические соединители, предназначенные для внутреннего монтажа с байонетным соединением. Они используются в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный, негерметичный.

• Климатическое исполнение : Всеклиматическое по ГОСТ В 20.39.404-81.

• Условный размер корпуса : 36.

• Количество контактов : 61.

• Вид корпуса : розетка (Р).

• Конструктивное исполнение : Кабельная часть с угловым кожухом (8).

• Сочленение : Байонетное.

• Поляризация корпуса : Многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Золото.

• Способ монтажа : Обжимкой.

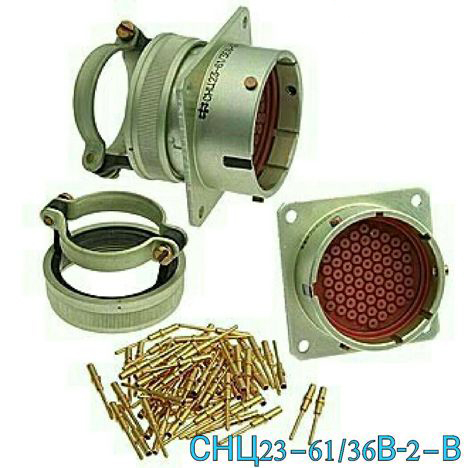

Эти соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. Они могут изготавливаться, с прямым или угловым кожухом, или с обоймой под термоусаживающиеся трубки. розетки СНЦ23 могут сочленяться с вилка ми серий СНЦ27, СНЦ28 и СНЦ29.
