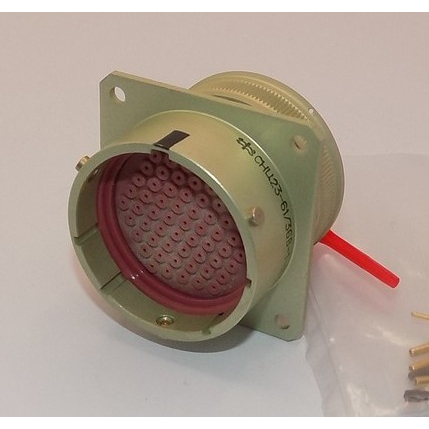

Соединители СНЦ23-61/36-В-8-В представляют собой цилиндрические, низкочастотные и малогабаритные устройства, предназначенные для внутреннего монтажа с байонетным соединением. Эти соединители используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 61 контакт.

• Условный размер корпуса : 36.

• Конструктивное исполнение : Кабельная часть с угловым кожухом.

• Напряжение : Работают при напряжении до 700 В.

• Частота : Поддерживают частоты до 3 МГц.

Конструкция

Соединители СНЦ23 состоят из двух основных частей: вилки и розетки. В зависимости от назначения, они могут быть выполнены в различных вариантах:

• Приборные части.

• Кабельные части с прямым или угловым кожухом.

Контакты соединителей покрыты золотом для повышения надежности соединения. Также предусмотрена многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе, что обеспечивает удобство монтажа и надежность подключения.

Применение

Соединители СНЦ23 предназначены для работы в электрических цепях постоянного и переменного тока, что делает их универсальными для различных приложений в области электроники и радиотехники. Они могут использоваться как в промышленных, так и в бытовых устройствах.

Гарантия и срок службы

Гарантийный срок хранения соединителей СНЦ23 составляет не менее 25 лет с момента изготовления, а гарантийная наработка достигает 1000 часов во всех режимах эксплуатации.
