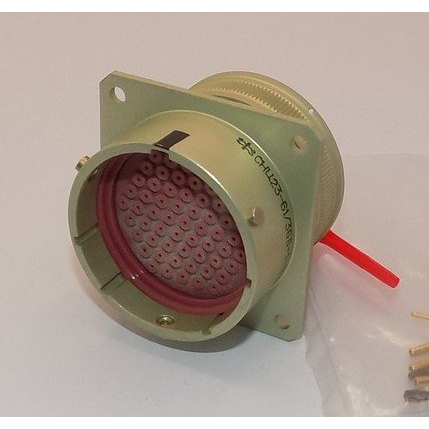

Соединитель СНЦ23-61/36Р-6-а-В, выпущенный в 2007 году, представляет собой кабельную розетку с байонетным соединением, предназначенную для работы в электрических цепях как постоянного, так и переменного тока. Этот тип соединителя используется в радиоэлектронной аппаратуре и других устройствах общего назначения.

Технические характеристики

• Количество контактов : 61
• Условный размер корпуса : 36
• Рабочее напряжение : до 700 В (амплитудное значение)
• Максимальная токовая нагрузка на контакт : 12 А
• Рабочая токовая нагрузка на контакт : 6 А
• Диаметр контактов : 1,5 мм
• Сопротивление изоляции : не менее 5000 МОм
• Сопротивление контактов : не более 2,5 мОм
• Минимальная наработка : 1000 часов
• Количество сочленений-расчленений : 500
• Минимальный срок сохраняемости : 15 лет
• Рабочая температура : от -60 до +155 °C

Конструкция и исполнение

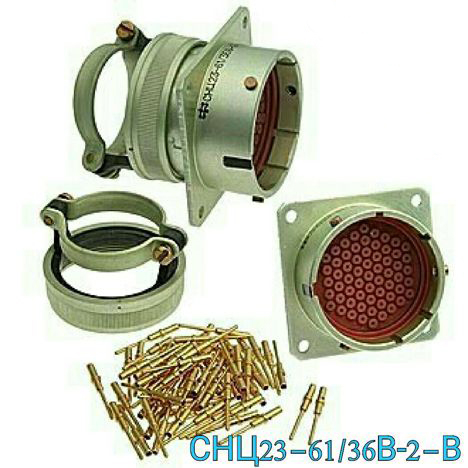

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. Конструктивные исполнения включают:

• С прямым кожухом
• С угловым кожухом
• С обоймой под термоусаживаемые трубки

Покрытие контактов выполнено из золота, что обеспечивает надежность соединения и устойчивость к коррозии.

Применение

СНЦ23-61/36Р-6-а-В широко используется для соединения и разъединения электрических цепей в различных устройствах, включая измерительные приборы и системы управления. Байонетное соединение обеспечивает надежность и простоту в эксплуатации.
