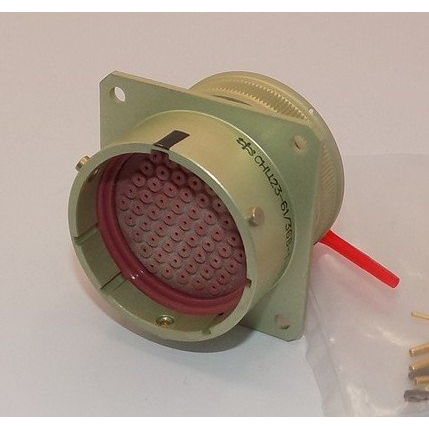

Соединитель СНЦ23-61/36Р-6-В представляет собой электрический соединитель, предназначенный для использования в электрических цепях как постоянного (DC), так и переменного (AC) тока с частотой до 3 МГц. Он может работать при максимальном напряжении до 700 В (амплитудное значение) и имеет 61 контакт.

Основные характеристики

• Тип соединителя : цилиндрический многопозиционный с локальной защитой контактов внутреннего монтажа.
• Количество контактов : 61.
• Условный диаметр корпуса : 36 мм.
• Покрытие контактов : золото, что обеспечивает хорошую проводимость и устойчивость к коррозии.
• Диаметр контактов : варьируется от 1 до 2 мм в зависимости от количества контактов.
• Сопротивление изоляции : не менее 5000 МОм, что гарантирует надежность соединения.
• Токовая нагрузка : рабочая на контакт — 3 А, максимальная на контакт — 6 А .

Условия эксплуатации

Соединители СНЦ23 могут функционировать в широком диапазоне температур:

• Максимальная рабочая температура : 155 °C.
• Минимальная рабочая температура : -60 °C.
• Число сочленений-расчленений : до 1000, что делает их подходящими для многократного использования .

Конструкция

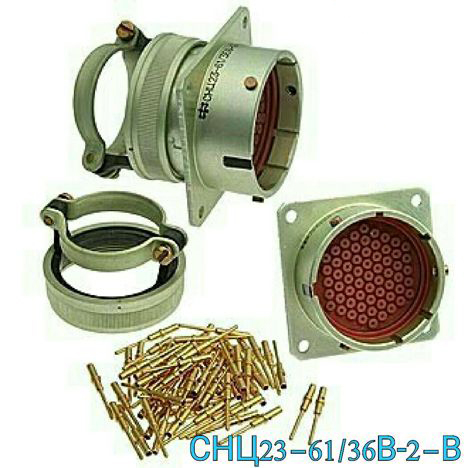

Соединитель состоит из двух частей: вилки и розетки. Эти части могут быть как приборными (блочными), так и кабельными. Также доступны различные варианты исполнения с прямым или угловым кожухом, а также с обоймой под термоусаживающиеся трубки. вилки и розетки имеют многошпоночную поляризацию, что предотвращает неправильное соединение.

Применение

СНЦ23-61/36Р-6-В используется в различных отраслях, включая авиацию и промышленность, где требуется надежное соединение для передачи электрических сигналов и питания.
