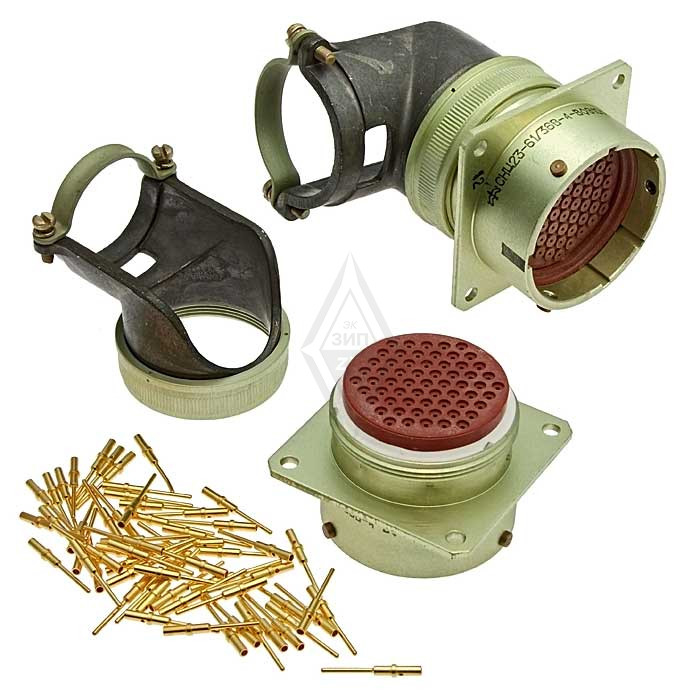

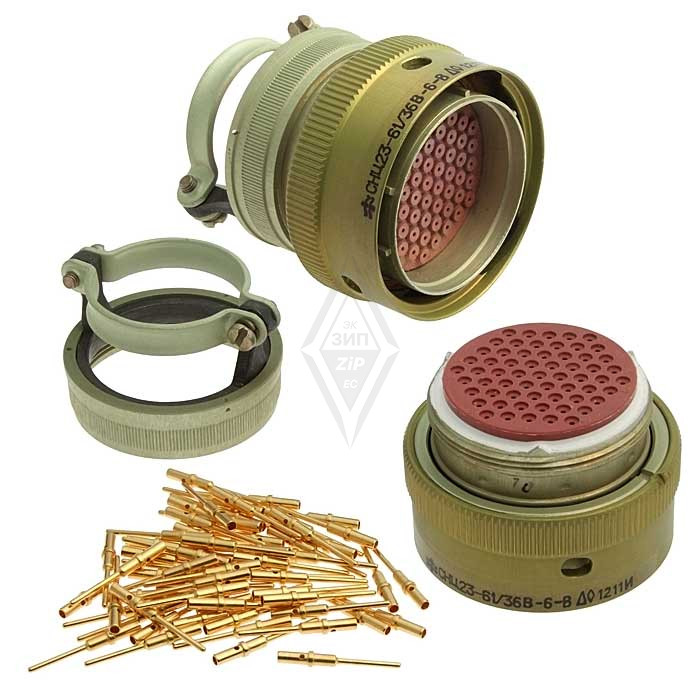

Соединитель СНЦ23-61/36Р-2-а-В представляет собой электрический разъем, предназначенный для использования в электрических цепях как постоянного, так и переменного тока (при частоте до 3 МГц) с максимальным рабочим напряжением до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Основные характеристики

• Количество контактов : 61
• Условный диаметр корпуса : 36 мм
• Тип соединения : байонетное
• Монтаж проводов : обжимка
• Покрытие контактов : золото
• Максимальный ток на одиночный контакт : зависит от диаметра контакта (1,0 мм или 1,5 мм) .

Условия эксплуатации

Соединители СНЦ23 могут работать в различных климатических условиях:

• Температурный диапазон : от -60 °C до +155 °C
• Механические факторы :
  • Диапазон частот: от 1 Гц до 5000 Гц
  • Ускорение при одиночном ударе: до 5000 м/с?
  • Ускорение при многократном воздействии: до 1500 м/с? .

Конструктивные особенности

Соединитель имеет многошпоночную поляризацию и многопозиционную установку изолятора, что обеспечивает надежное соединение. Поляризация вилки должна соответствовать поляризации розетки для корректного соединения. СНЦ23-61/36Р-2-а-В также отличается высокой надежностью, с минимальным сроком службы более 15 лет и возможностью выполнения до 500 циклов соединений-разъединений.
